Фотографии платы Wanqi AllWinner T3

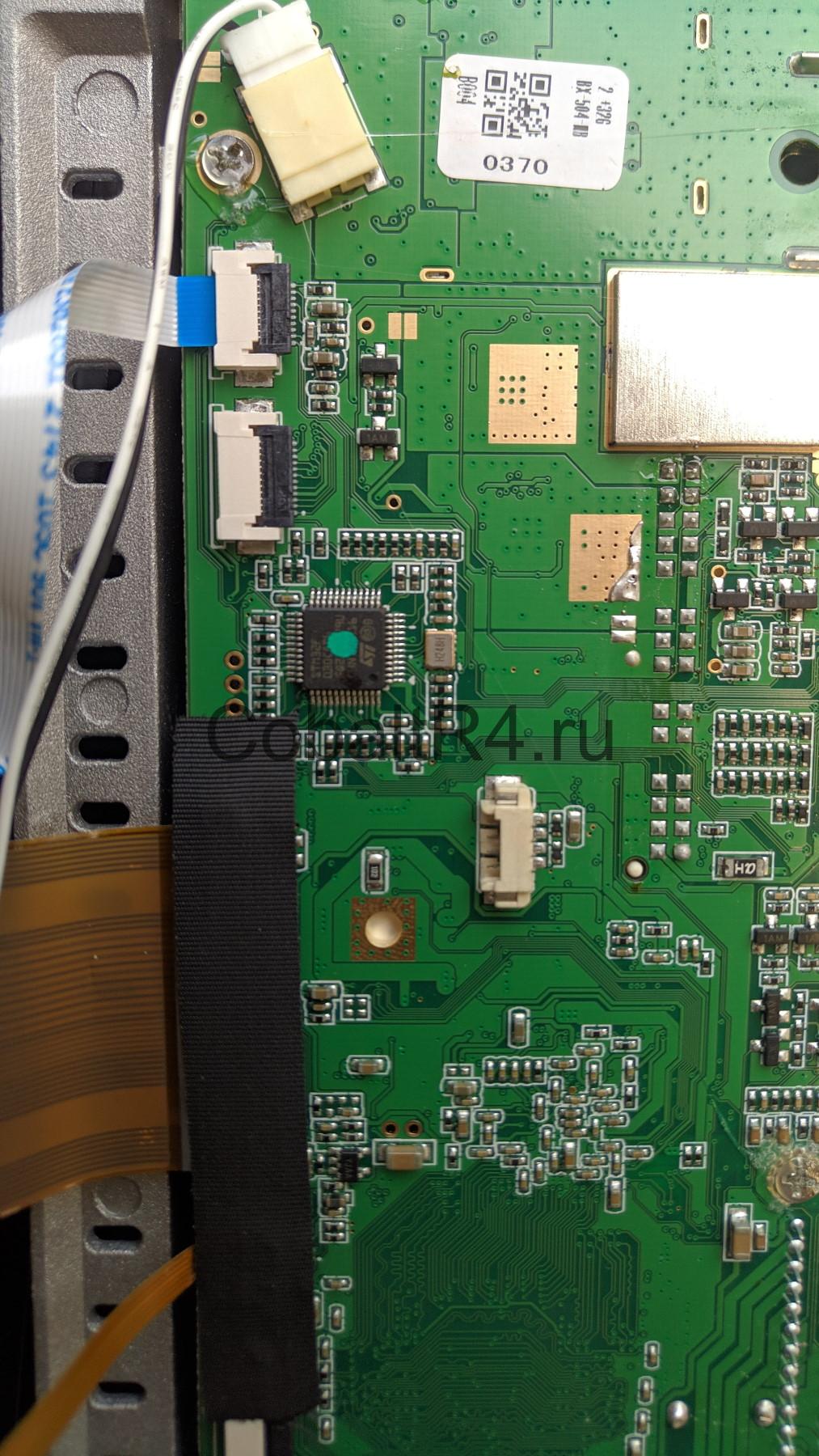

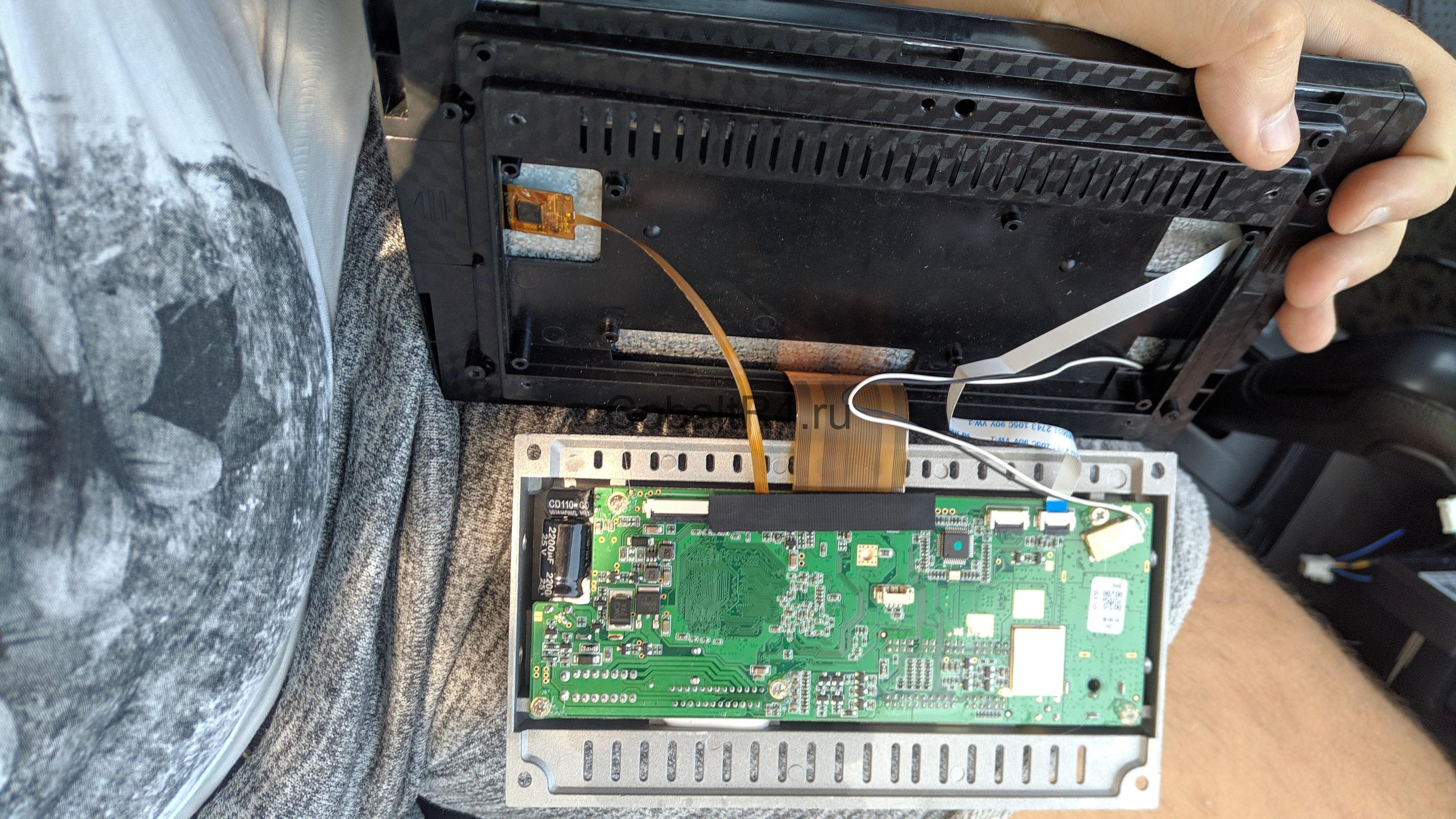

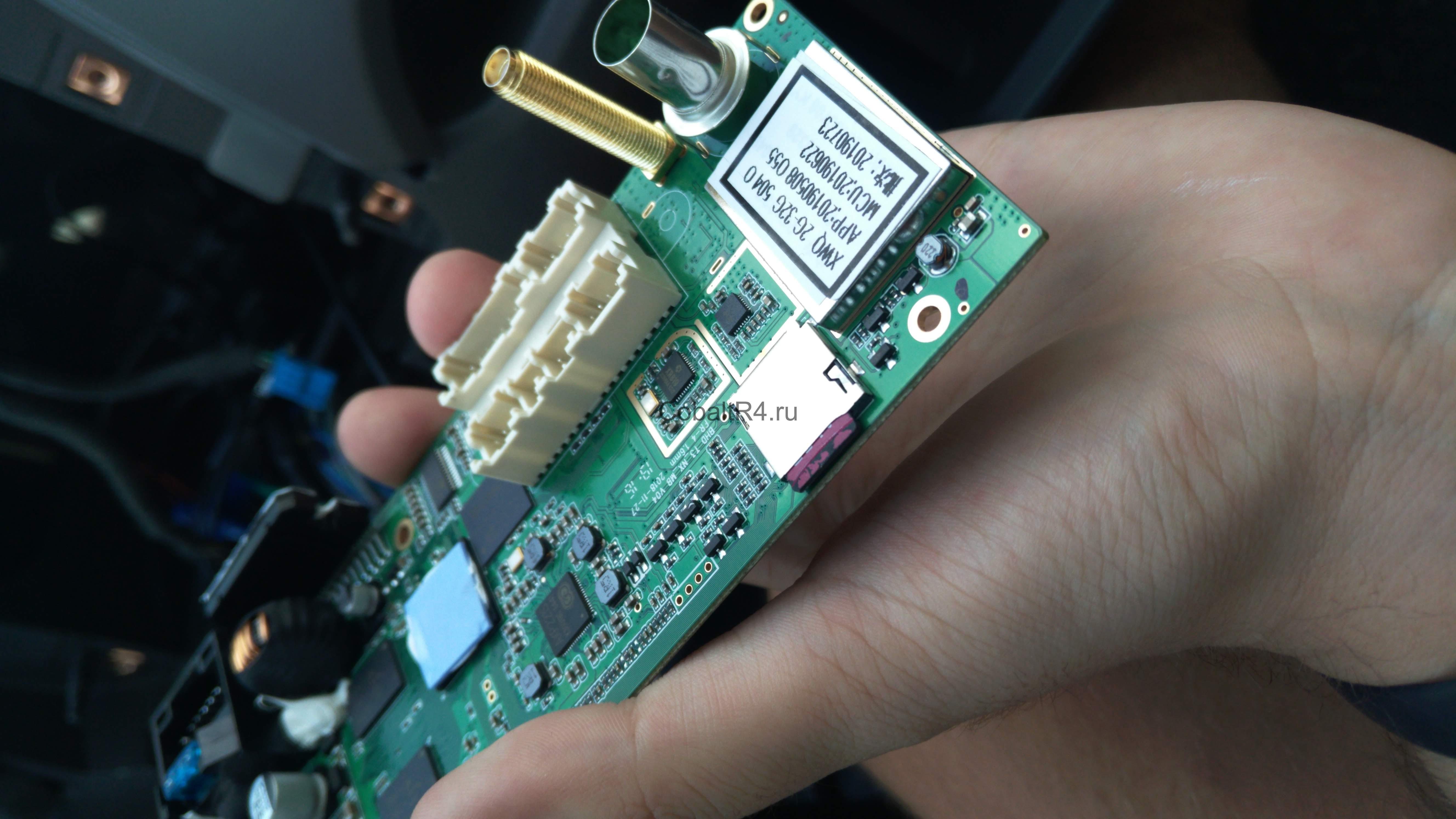

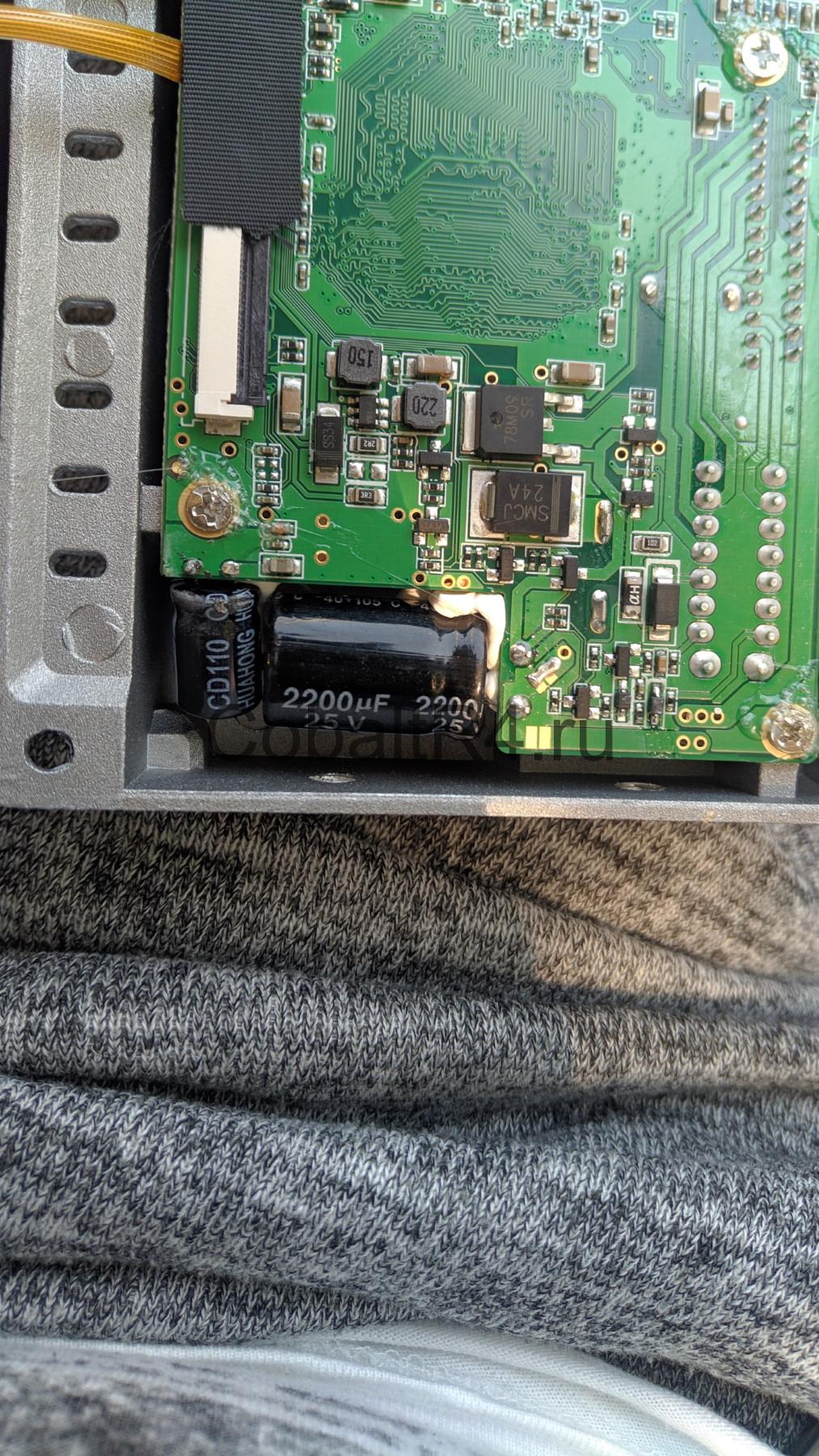

За несчетное количество разборок/сборок магнитолы грех было не сфотографировать плату в деталях.

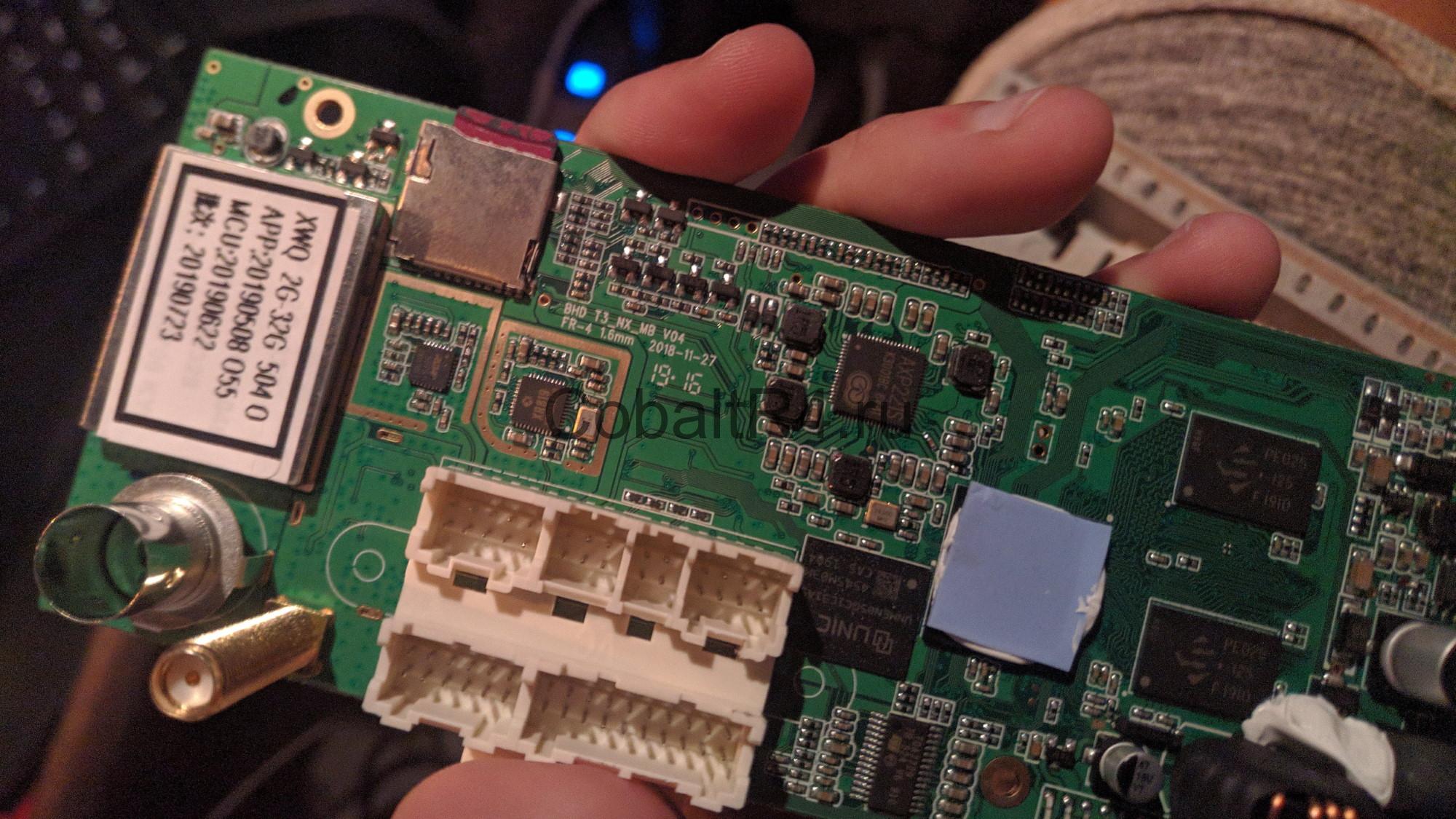

Модель платы: XWQ 2G-32G 504 O
ПО: 20190508 O55
MCU: 20190622
(Китайские иероглифы): 20190723

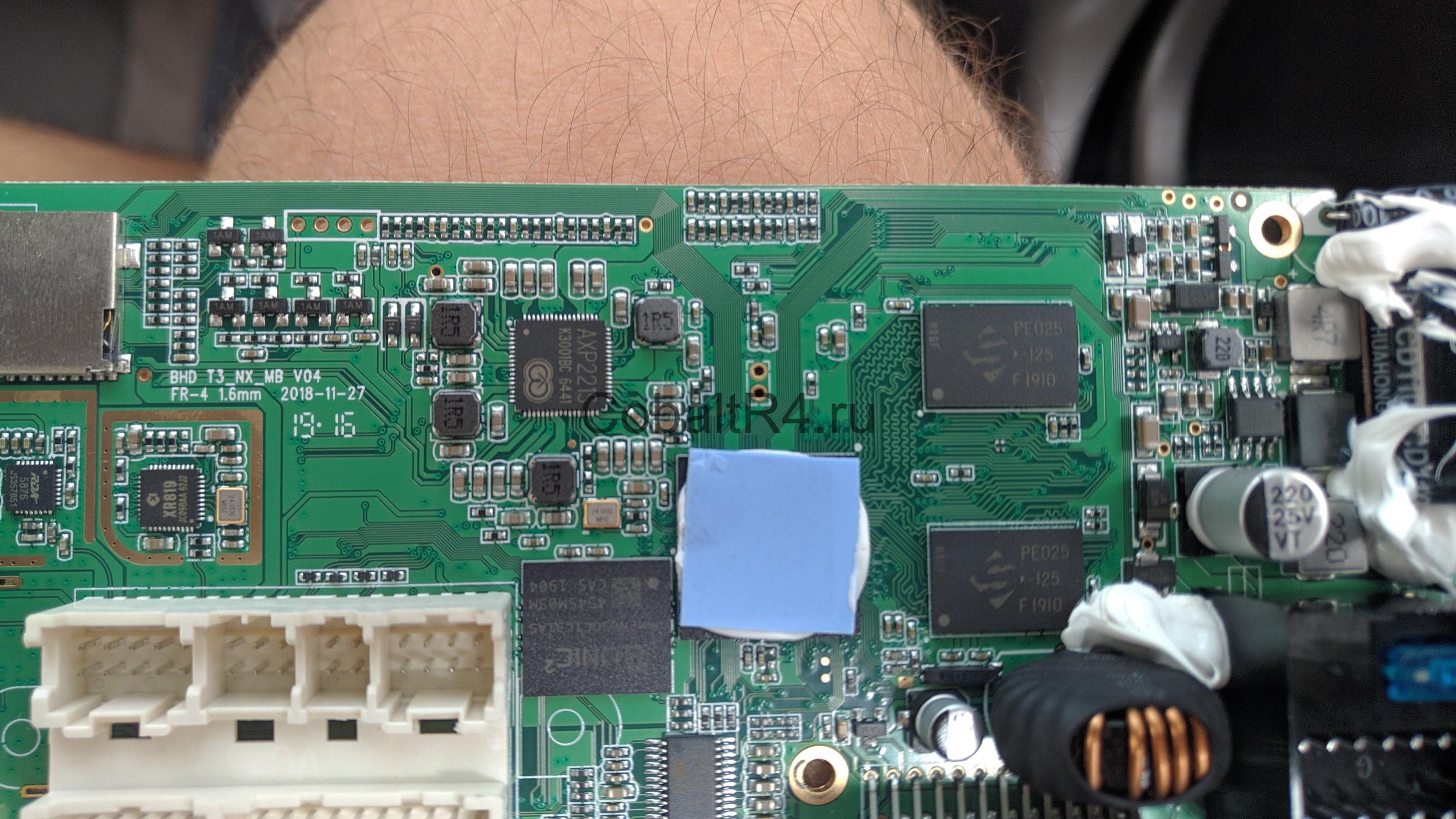

Маркировка на плате: BHD T3_NX_MB V04 FR‑4 1.6mm 2018-11-17
Еще одна маркировка на плате: 2+32G BX-504-MB B004 0370
QR код: 5172557788887

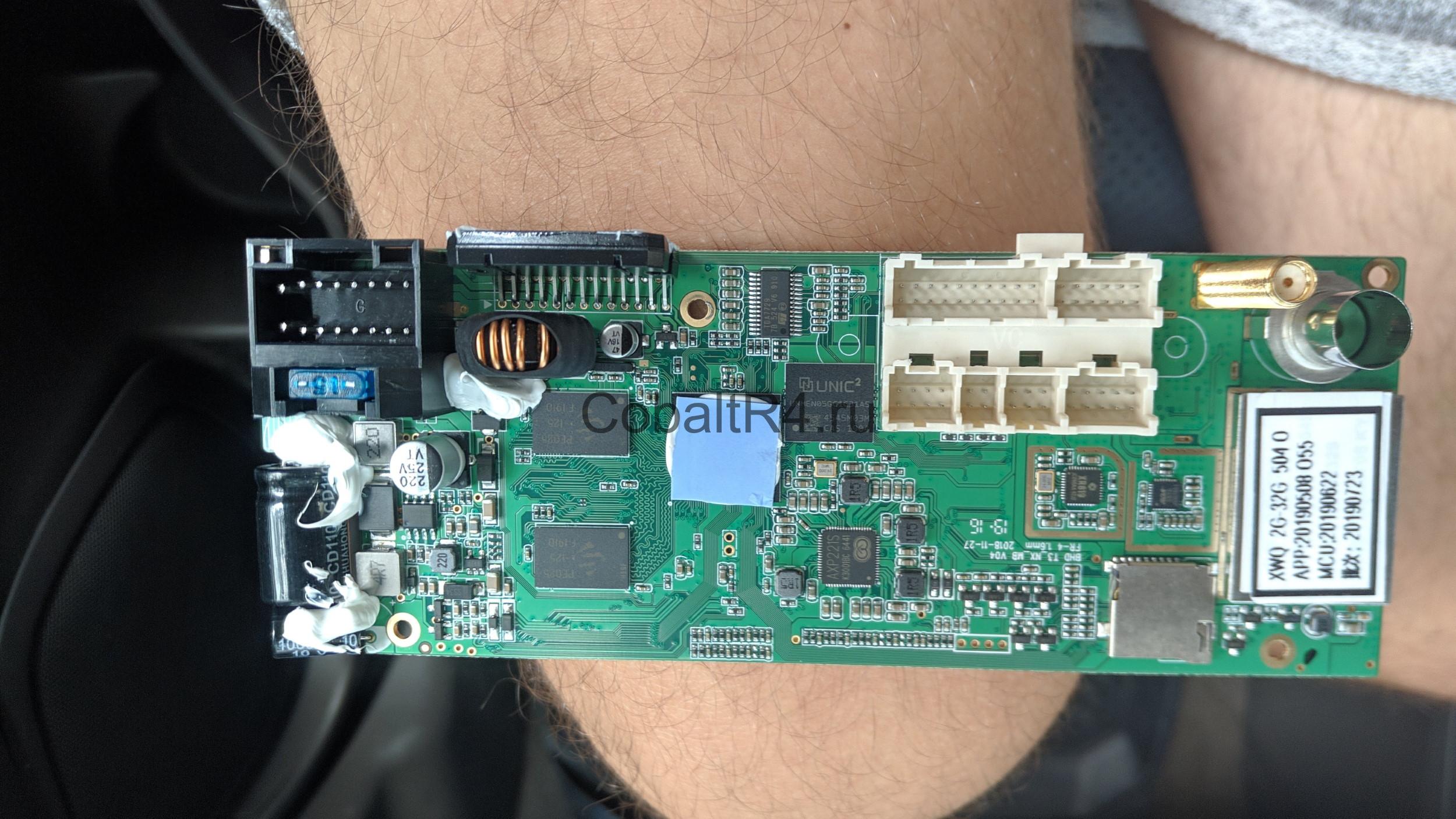

Элементы на плате:
AllWinner T3-P1 (perf1 sun8iw11p1) — система на кристалле
AXP221S - контроллер
STM32F — MCU

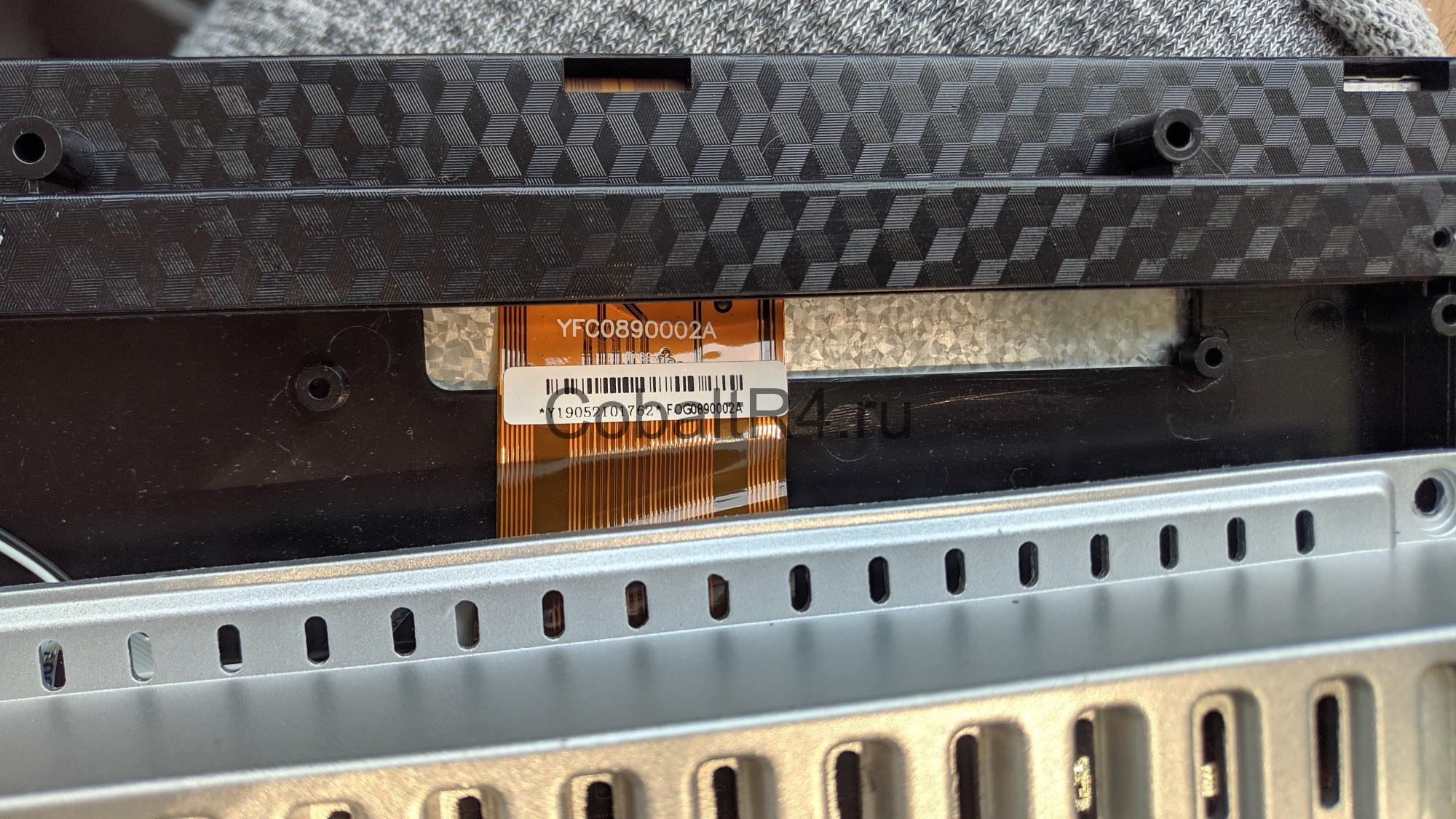

YFC0890002A Y19052101762 FOG0890002A - шлейф на IPS 9″ экран 1024х600

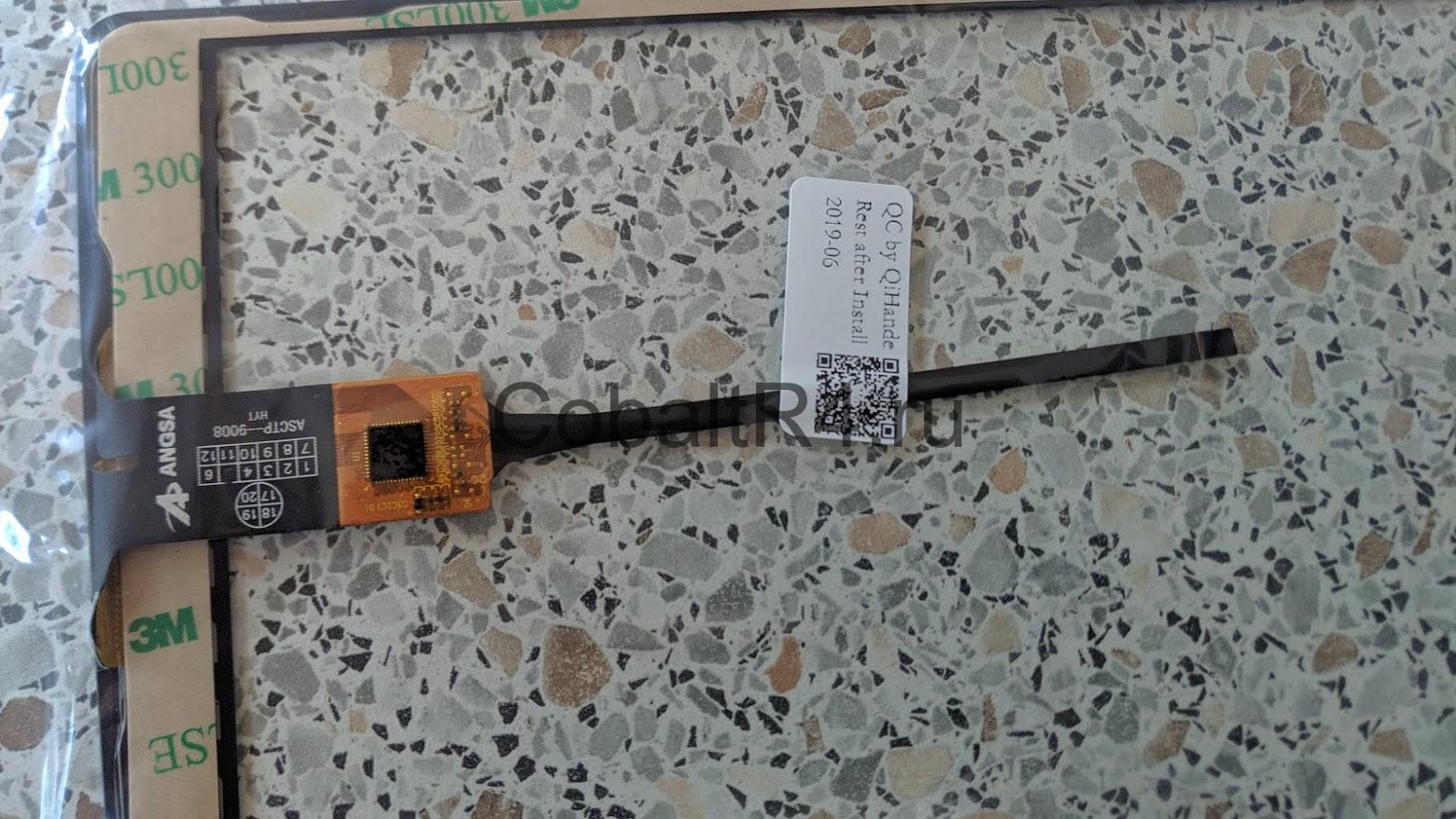

ANGSA HLX-1819-V1 и драйвер на шлейфе GT911 - тач-скрин
PE025-125-F-1910 — две микросхемы DDR3 памяти
UNIC2 UNMEN05GC1C31AS — eMMC 32Gb
TDA7388 - усилитель
TDA7729 - DSP

Фотографии
