Схема распиновки разъемов Teyes SPRO/CC2

Распиновка всех разъемов магнитол Тиайс (Teyes) SPro и CC2, любезно предоставленная производителем. Не забывайте, что любые действия связанные с проводкой автомобиля крайне желательно выполнять как минимум на выключенном зажигании/аксессуарах. В идеале со снятой клеммой с АКБ, но тут стоит учитывать возможность сброса настроек автомобиля.

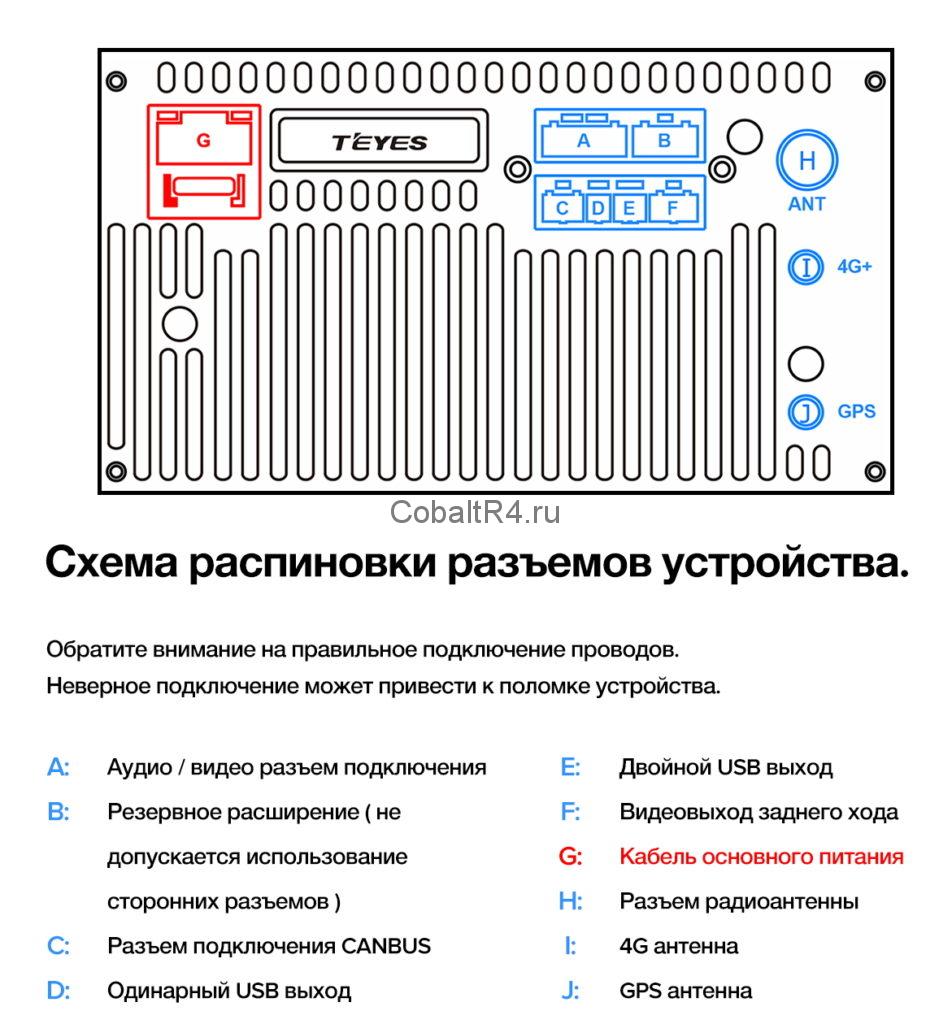

Общая схема

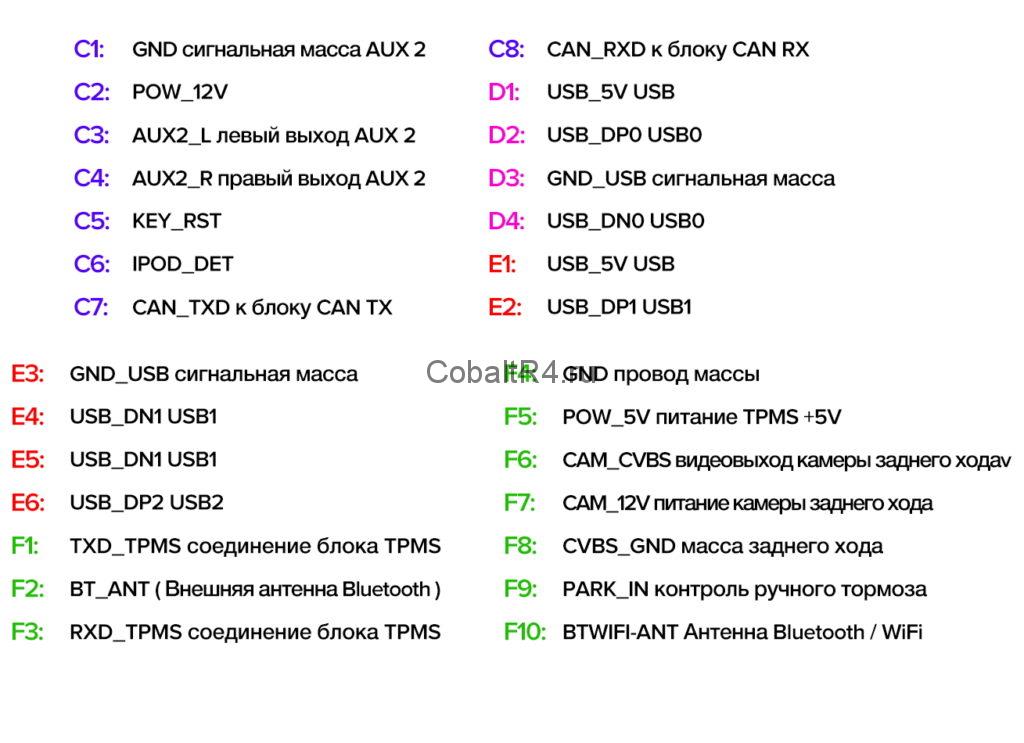

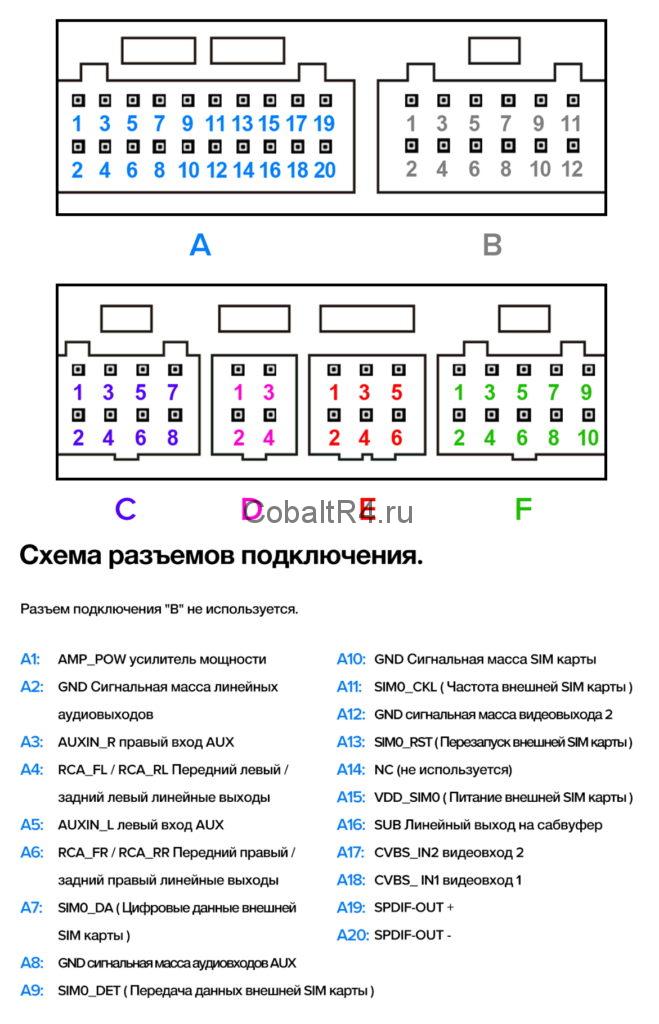

Схема разъемов подключения

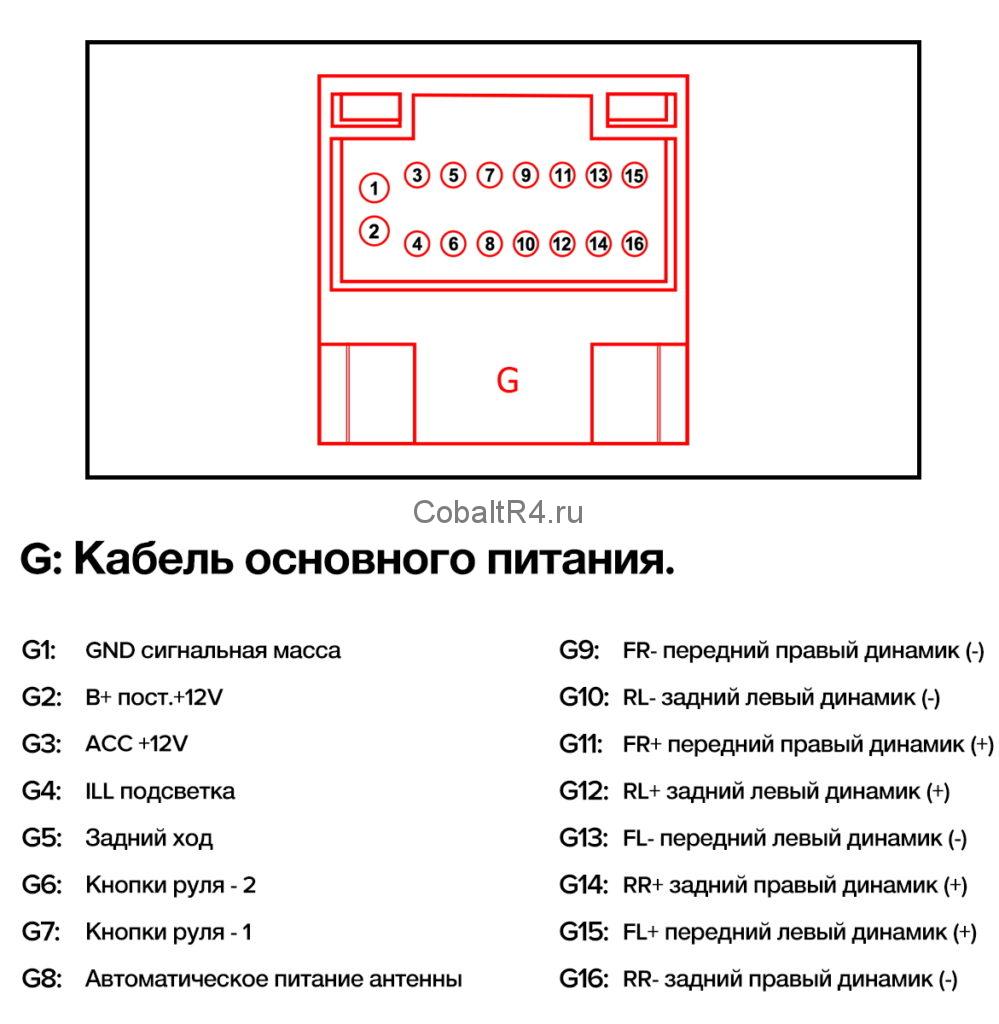

Кабель основного питания
