Перестал работать сенсор, экран нажимается верх ногами на магнитоле Teyes Spro и CC2L/CC2.

Обычно проблема заключается в сбросе калибровок сенсорного экрана. Если экран не отзывается на нажатия вообще, то придется подключить к USB-разъему компьютерную мышь и с её помощью выполнить действия, указанные далее в статье. Если же нажатия обрабатываются, но верх тормашками, то пытаемся нажимать нужные пункты с учетом инверсии, или же прибегаем к помощи внешней мышки.

Калибровка экрана

Переходим в системные настройки, нажав по шестеренке в нижнем правом углу главного экрана:

Откроются настройки магнитолы, переходим в Заводские настройки:

Магнитолой будет предложено ввести пароль для доступа к заводским настройкам. Опасаться этого не стоит, никакого сброса не произойдет. Вводим 168 и жмём "Да":

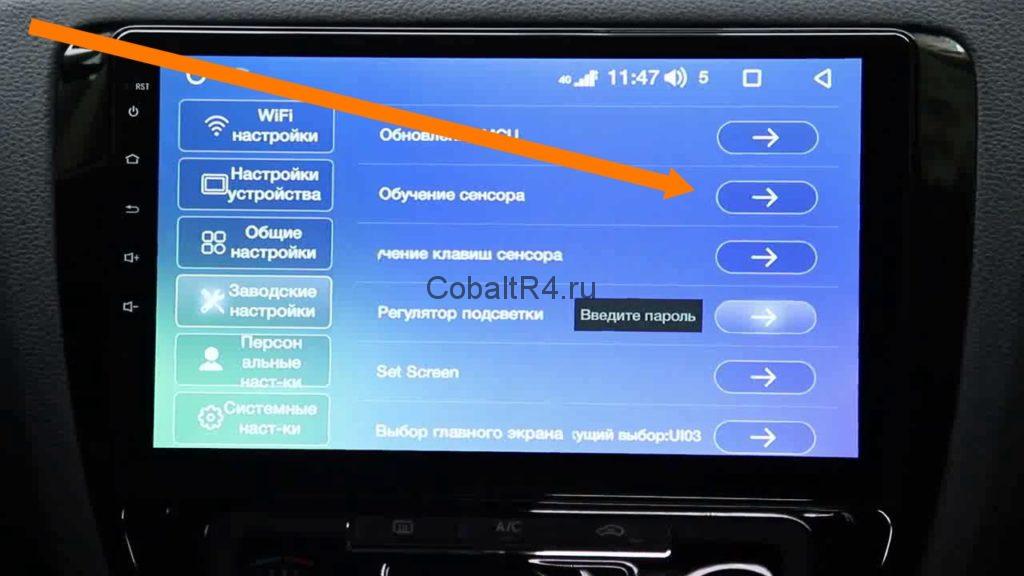

Прокручиваем список вниз до пункта Обучение сенсора, выбираем его:

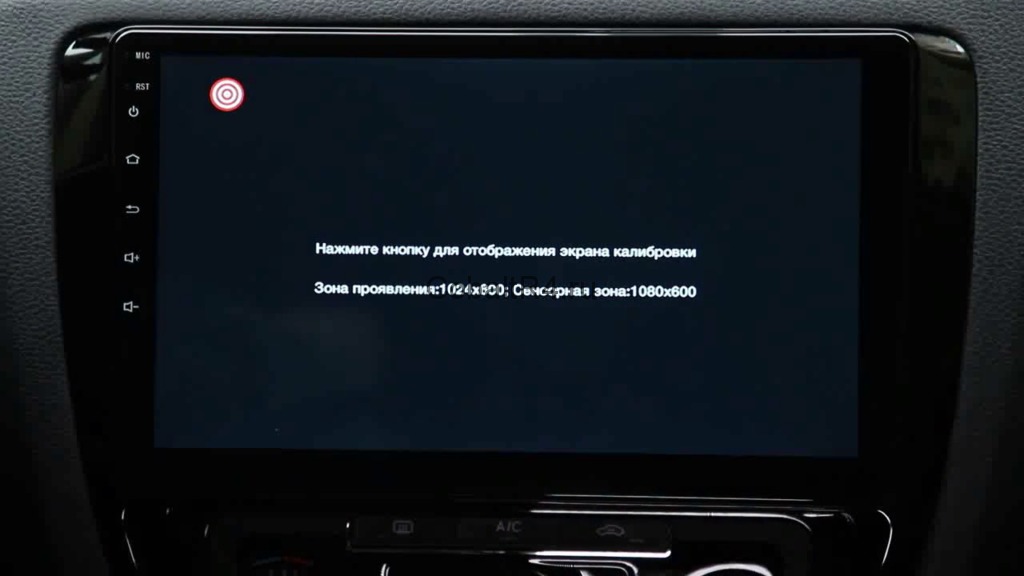

Появится окно калибровки, в котором необходимо нажимать по иконкам с целью, и делать это как можно точнее, так как это действие задаёт смещение реального касания от позиции на экране:

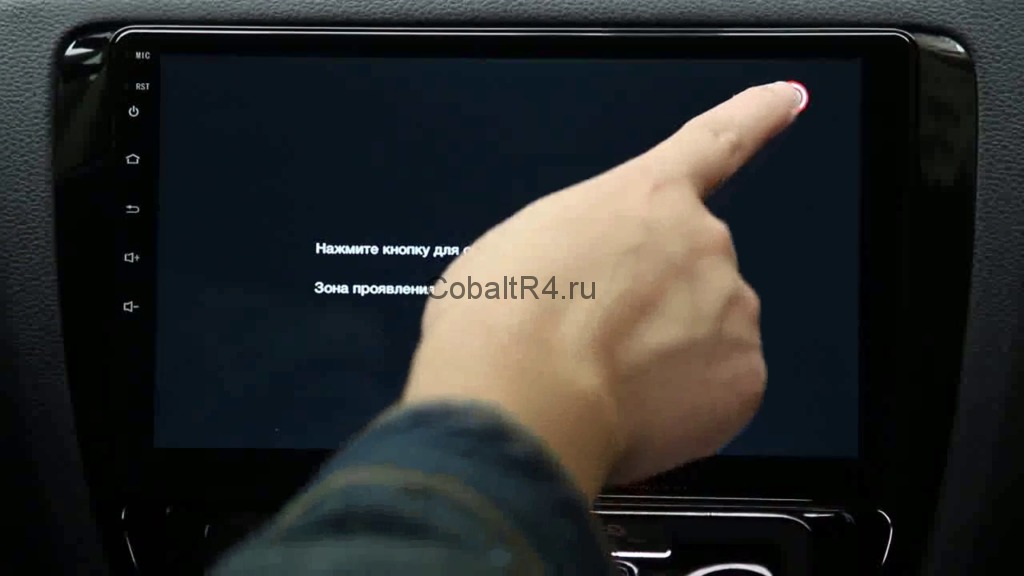

Начинаем нажимать по иконкам в углах:

После завершения процедуры перезагрузите магнитолу (выключите зажигание, откройте водительскую дверь, поставьте на охрану/центральный замок, и в обратной последовательности). Экран должен будет заработать. Если этого не произошло, значит имеет место физическое повреждение тач-скрина. В качестве примера можно глянуть статью по его замене на похожей магнитоле.

Калибровка сенсорных кнопок слева от экрана

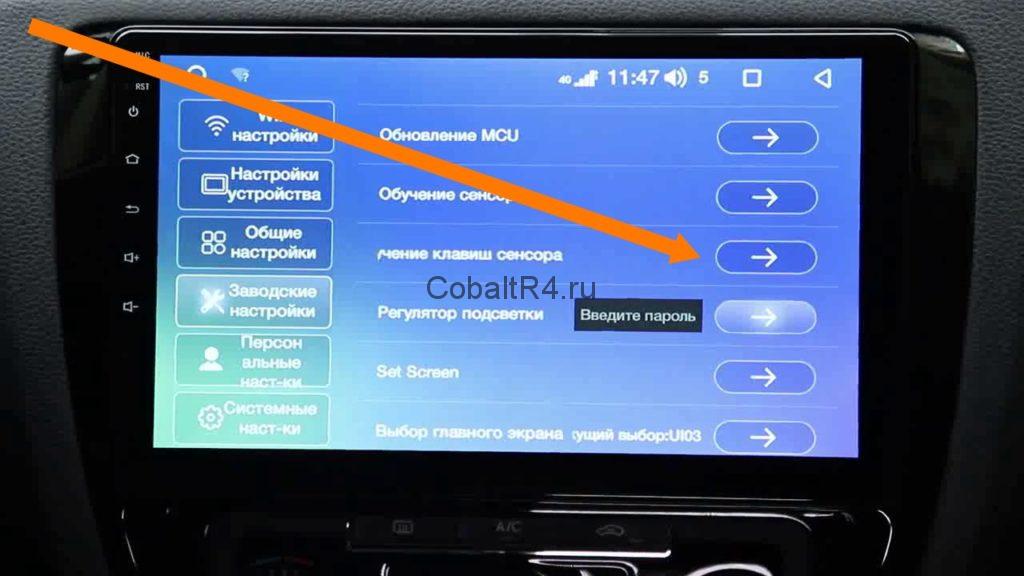

По аналогии с калибровкой дисплея заходим в заводские настройки, вводим код 168, в списке прокручиваем до пункта Обучение клавиш сенсора:

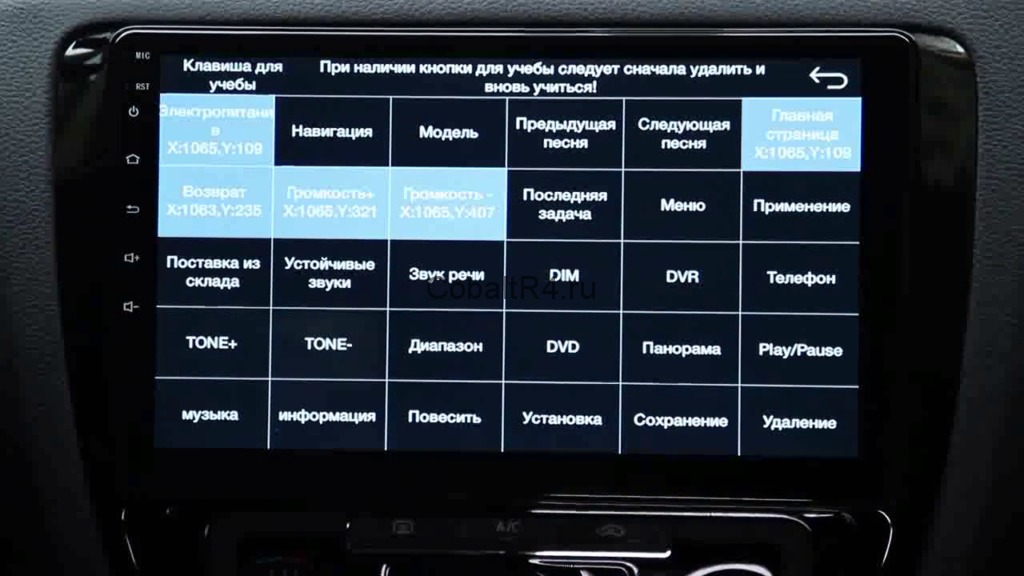

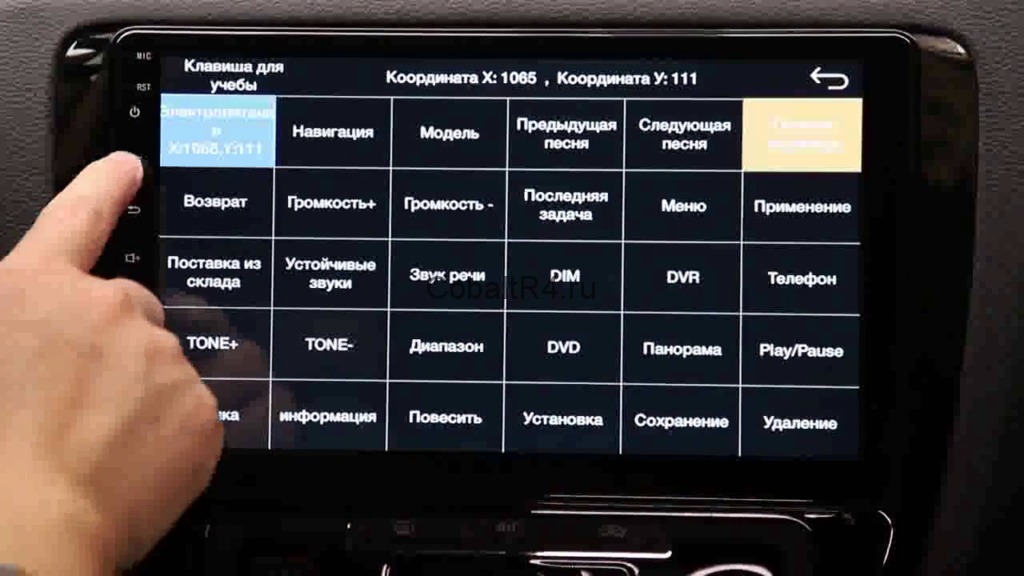

Откроется меню обучения клавиш:

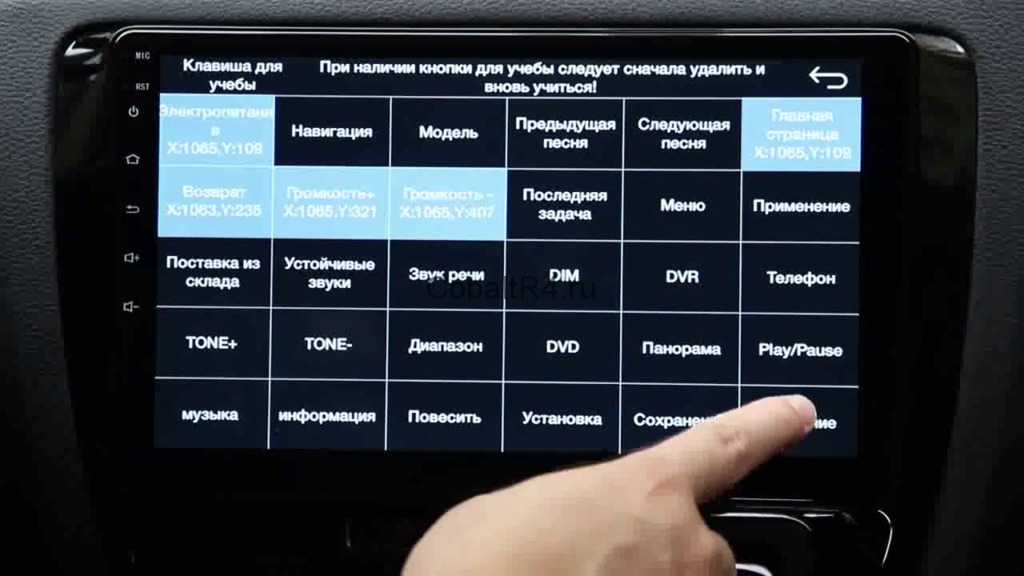

Сбрасываем текущие настройки путем нажатия Удаление в нижнем правом углу:

И приступаем к настройке кнопок на своё усмотрение. По умолчанию настраиваются следующие действия: Электропитание, Главная страница, Возврат, Громкость +, Громкость -.

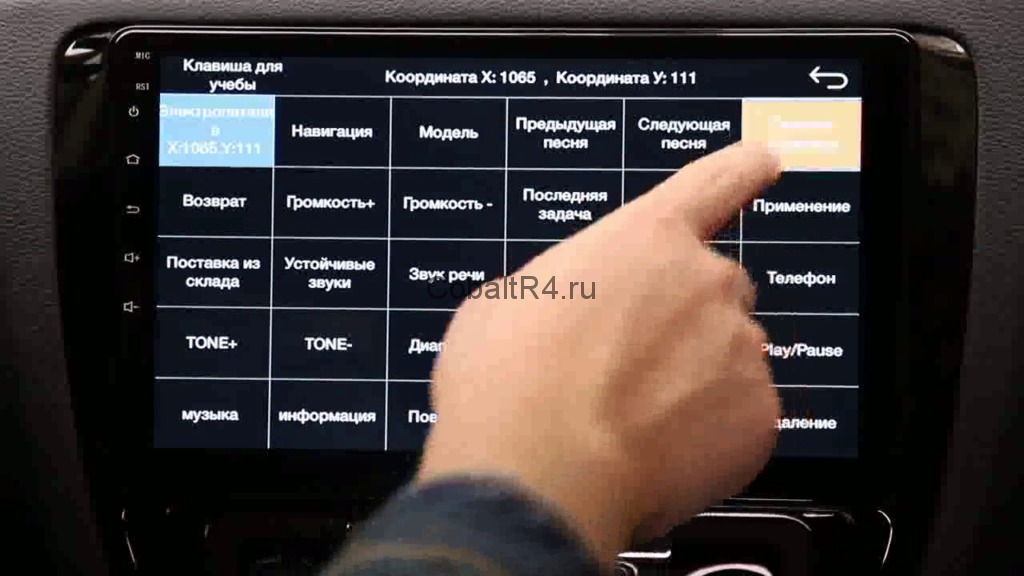

На примере главной страницы сначала нажимаем Главная страница в правом верхнем углу:

Затем как можно аккуратнее и точнее нажимаем сенсорную кнопку с иконкой домика, удерживая палец на ней до окончания обучения:

Иконка Главная страница окрасится в голубой цвет, что указывает на успешное обучение кнопки. По аналогии повторяем процедуру с остальными кнопками.

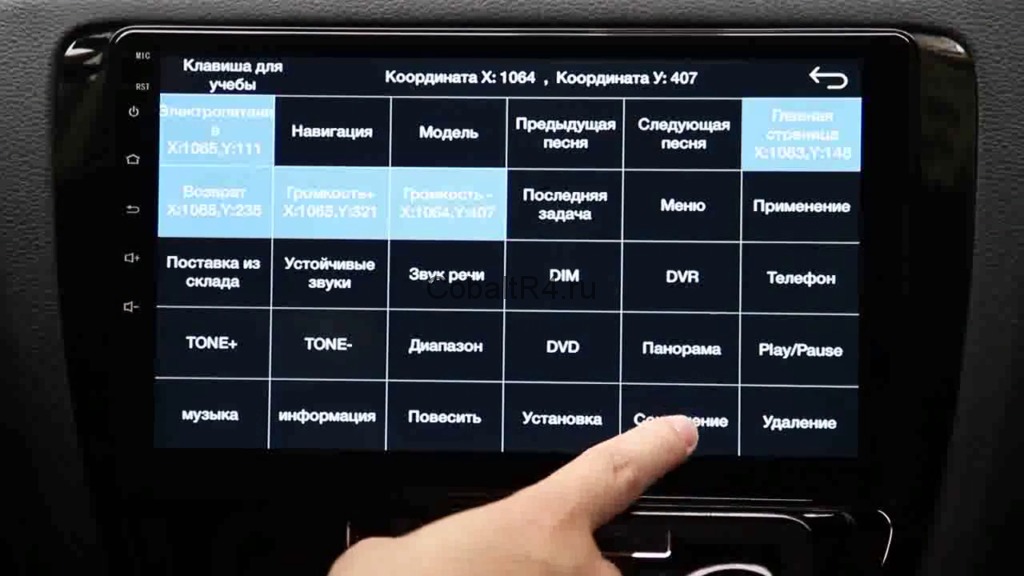

После калибровки всех кнопок их необходимо записать в память MCU и сохранить. Для этого сначала нажимаем Сохранение в нижней строчке кнопок, затем Установка:

Выходим из меню калибровки и перезагружаем магнитолу. Если на этапе нажатия по сенсорной кнопке во время калибровки магнитола не подает никакой реакции, на лицо железное повреждение тачскрина. Учитывая, что он общий для дисплея и сенсорных кнопок слева, то замена производится полностью всего стекла. В качестве примера можно глянуть статью по замене на схожей магнитоле.

Где купить новый сенсор (тачскрин) для Teyes?

Как и всегда, на помощь к нам приходят китайцы. Тачскрин и экраны сами по себе универсальны для множества магнитол. Потому покупать можно любые, лишь бы совпали физические размеры и количество пинов на разъемах. В инженерных настройках любой магнитолы настраивается тип дисплея и тачскрина.

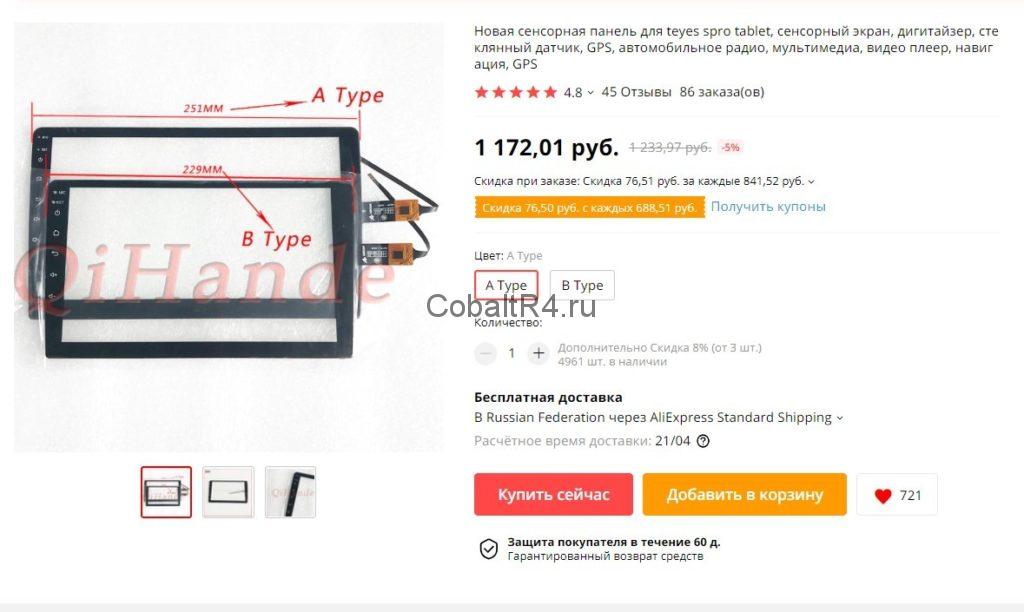

Но учитывая популярность магнитол Teyes, продавцы выделяют комплектующие для них в отдельные лоты. Сенсорная панель не стала исключением:

Проверенный лот, можно смело заказывать.

Ссылка на лот: https://aliexpress.ru/item/33042795977.html

За сумму, равную чуть больше 1150₽ мы получаем вновь работоспособную магнитолу. Будь то механическое повреждение с полным выходом из строя, или же просто непрезентабельный внешний вид - с появлением комплектующих в свободной продаже это перестает быть проблемой.

Про замену можно здесь:
