Установка камеры заднего вида

После хэтчбэка А‑класса было несколько непривычно при езде на седане задним ходом. Дополнительно к этому свой эффект вносило и салонное зеркало заднего вида — маленькое и посредственный обзор в искаженное заднее стекло с высокой “кормой” багажника. Потому недолго думая на второй месяц владения автомобилем Ravon R4 была заказана камера заднего вида вместе со складным монитором 4.3 дюйма.

Покупка

Подобные аксессуары естественно заказываются в Китае. Мой выбор пал на проверенный временем Алиэкспресс. Мои лоты:

Камера: https://ru.aliexpress.com/item/32795786128.html?spm=a2g0s.9042311.0.0.274233ed5M8G88
На момент покупки обошлась мне в 618,84 руб., цена сейчас 493 руб.

Камера универсальная для многих GM-автомобилей, таких как: Chevrolet Cobalt, Ravon R4, Chevrolet Aveo, Chevrolet Cruze, Opel Mokka, Opel Astra H, Opel J, Opel Corsa, Opel Meriva, Opel Zafira, Opel Insignia, Opel Vectra, и еще множество других.

Экран уже можно повыбирать. Я взял складной, потому как по предварительным замерам он должен был хорошо встать в нишу спереди от селектора АКПП. Другие предпочитают зеркала со встроенным монитором, солнцезащитные козырьки или даже магнитолы.

Складной монитор 4.3 дюйма: https://ru.aliexpress.com/item/32740011988.html?spm=a2g0s.9042311.0.0.274233ed5M8G88
На момент покупки обошелся мне в 1012,92 руб., текущая цена 865,39 руб.

Установка

Для установки камеры придется отсоединить задний бампер. Да, есть возможность избежать этой операции, но я не стал осложнять себе жизнь и пошел легким путем.

Работать будем с водительской стороны.

Сначала нужно открутить подкрылок битой торкс Т20. Достаточно извлечь одну половину винтов, лишь бы был доступ к креплению бампера.

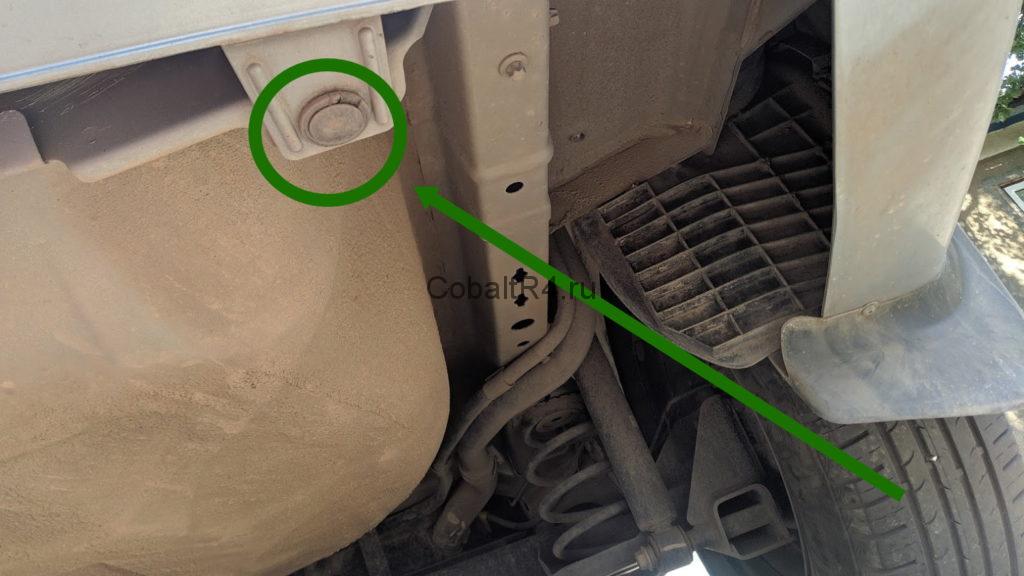

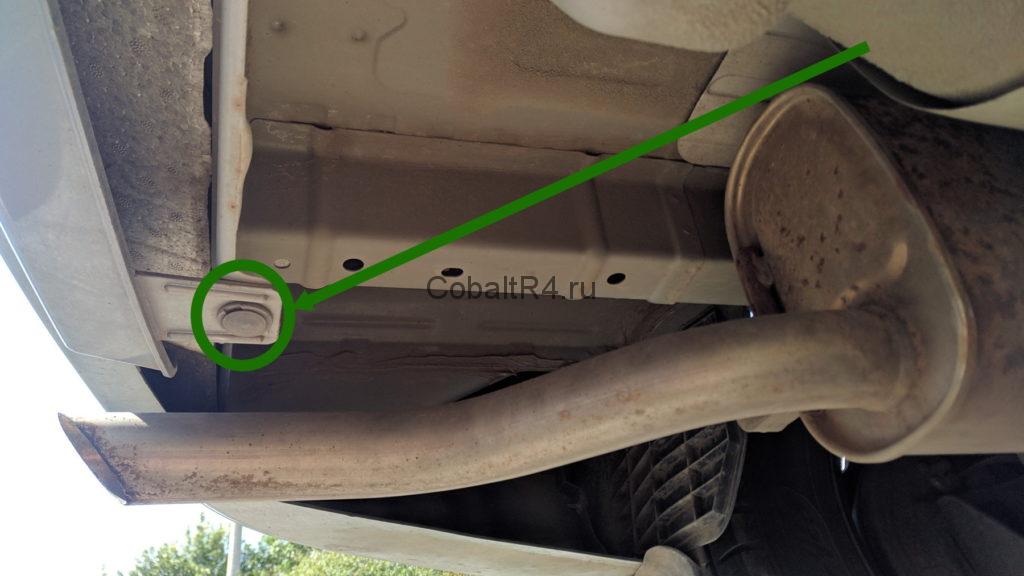

Еще один винт притаился снизу бампера возле колесной арки:

Затем осталось вытащить две клипсы снизу бампера:

Вытаскиваются они вытягиванием центральной части на себя каким-нибудь плоским предметом, например, отверткой.

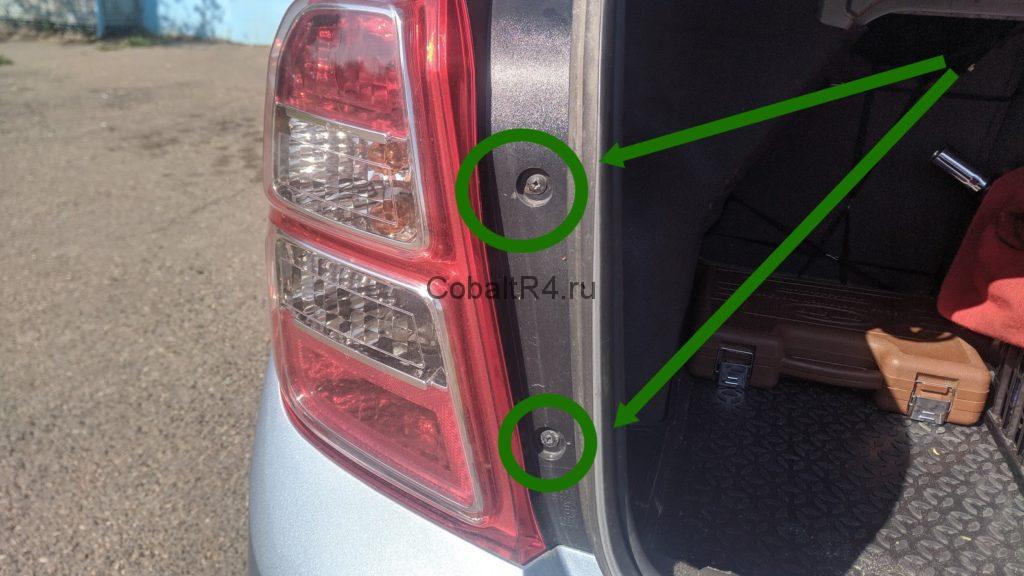

Перед продолжением демонтажа бампера необходимо открутить левый фонарь. Крепится он на двух крестовых винтах:

Теперь левая часть бампера крепится только на защелках, с которыми нужно быть максимально нежно. Иначе после обратной сборки останется некрасивый зазор между бампером и кузовом.

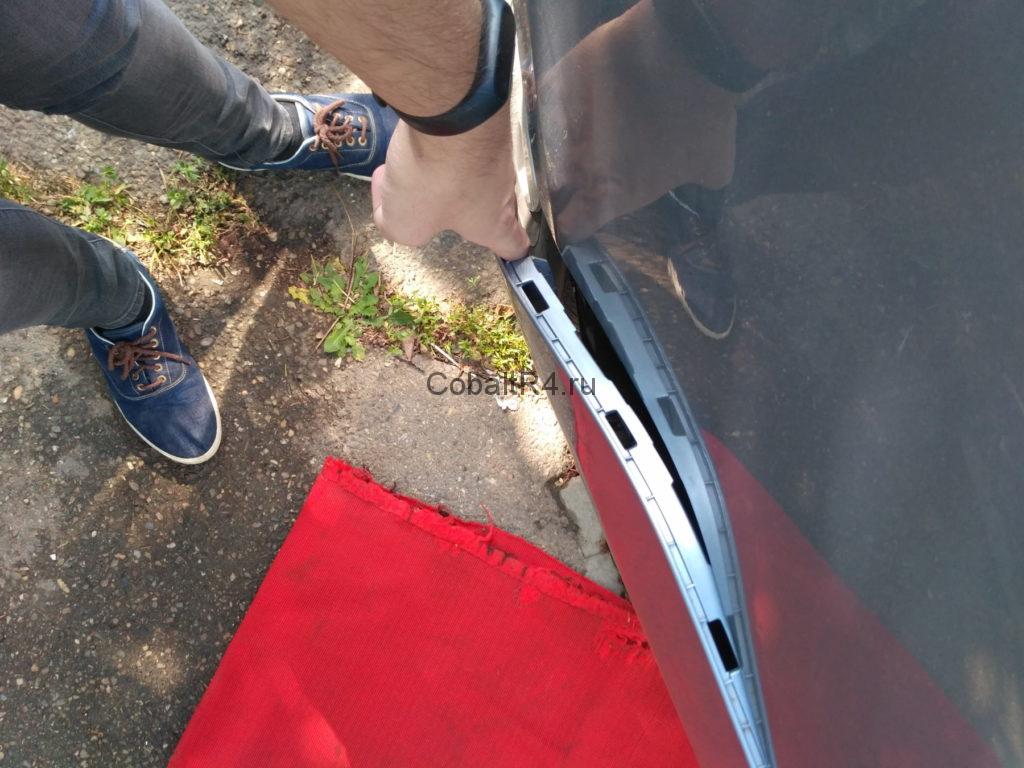

Для этого оттягиваем потихоньку бампер на себя и чуть вверх с помощью одной руки, а другой плоской отверткой аккуратно нажинаем на фиксаторы и отщелкиваем боковую часть бампера. Защелок там пять штук.

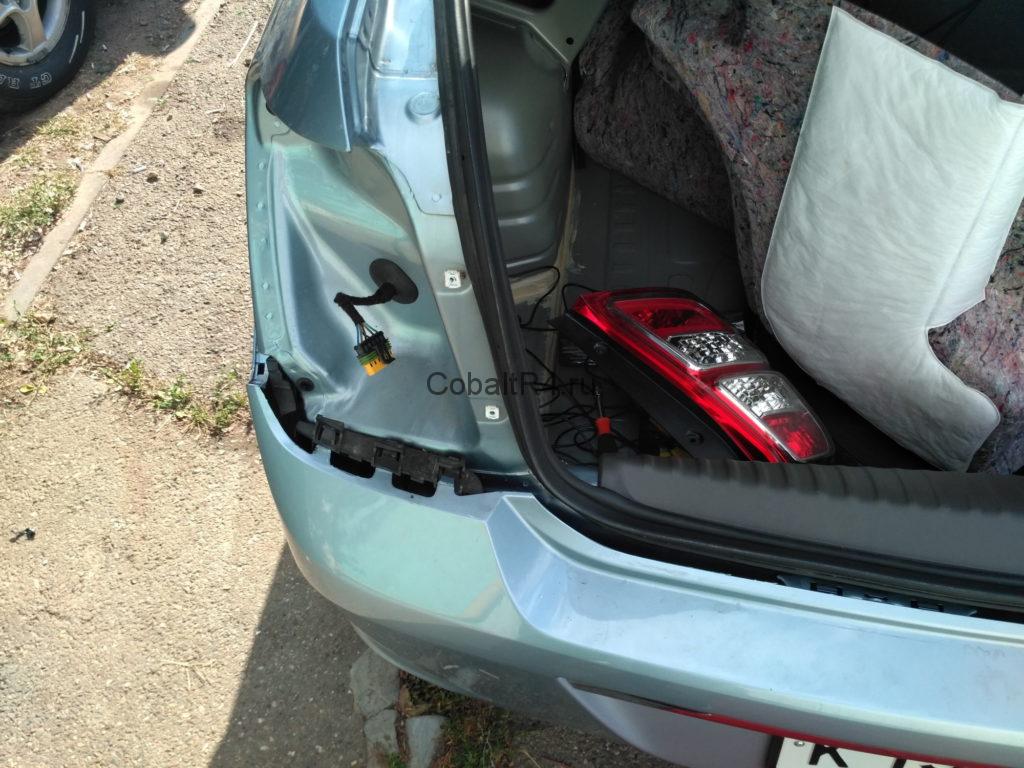

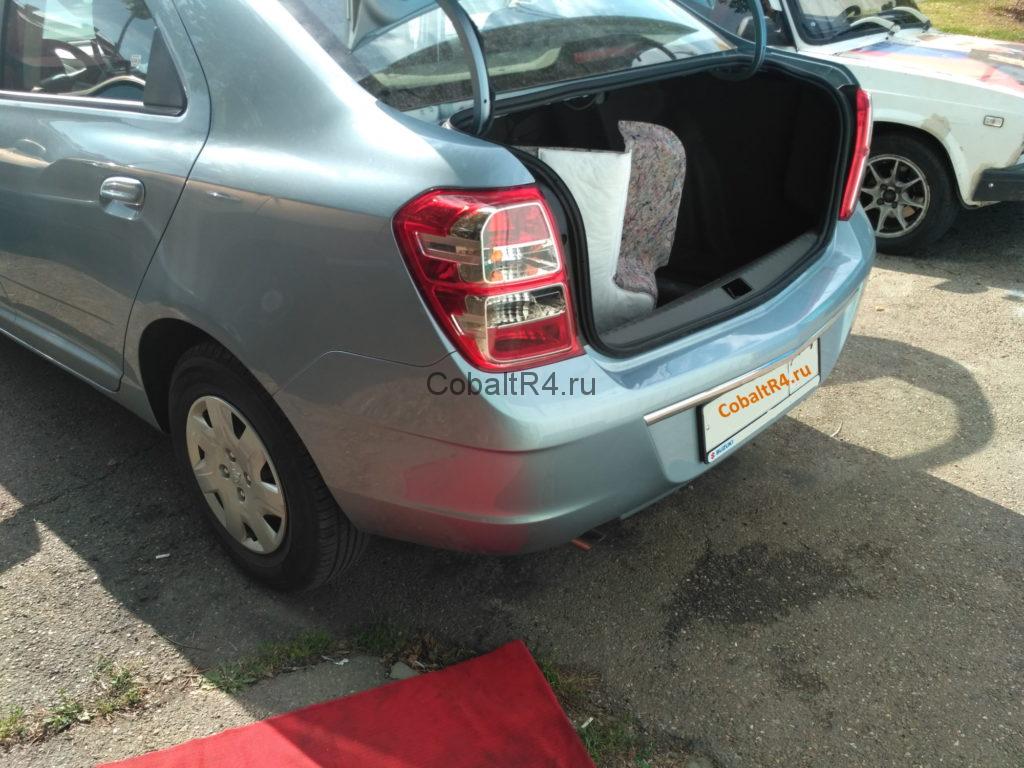

Далее смещаемся к центру бампера, там аналогичную процедуру выполняем с тремя защелками. Получиться должно примерно так:

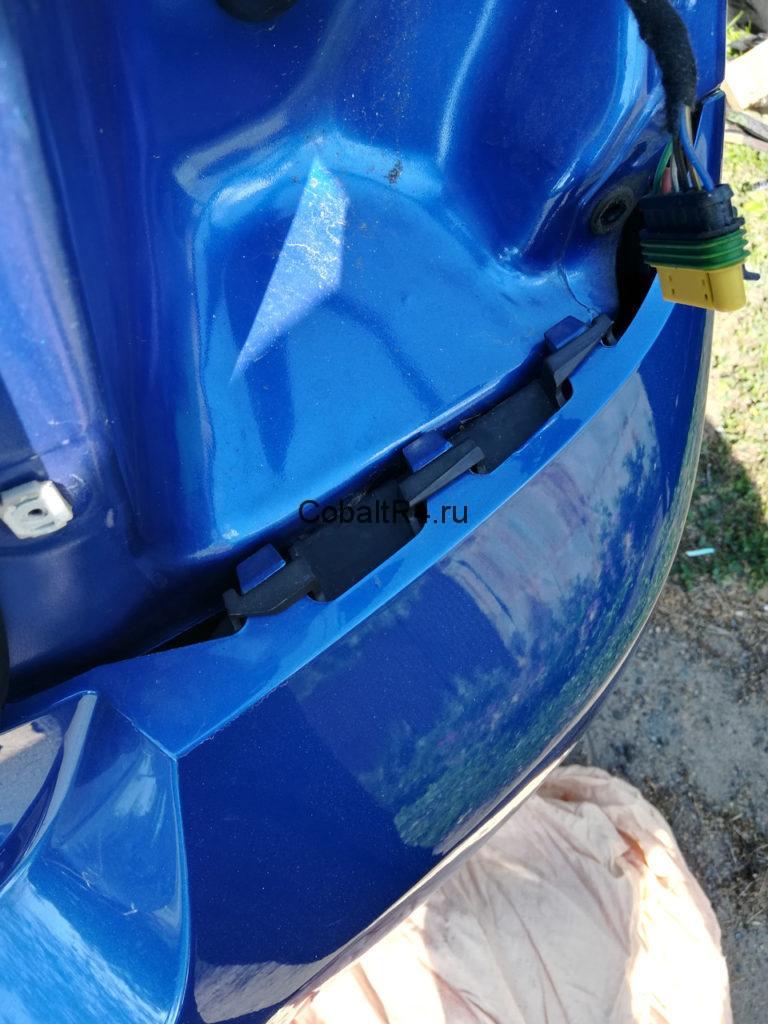

Фото вблизи нет, позаимствую у Artemij361 с Drive2:

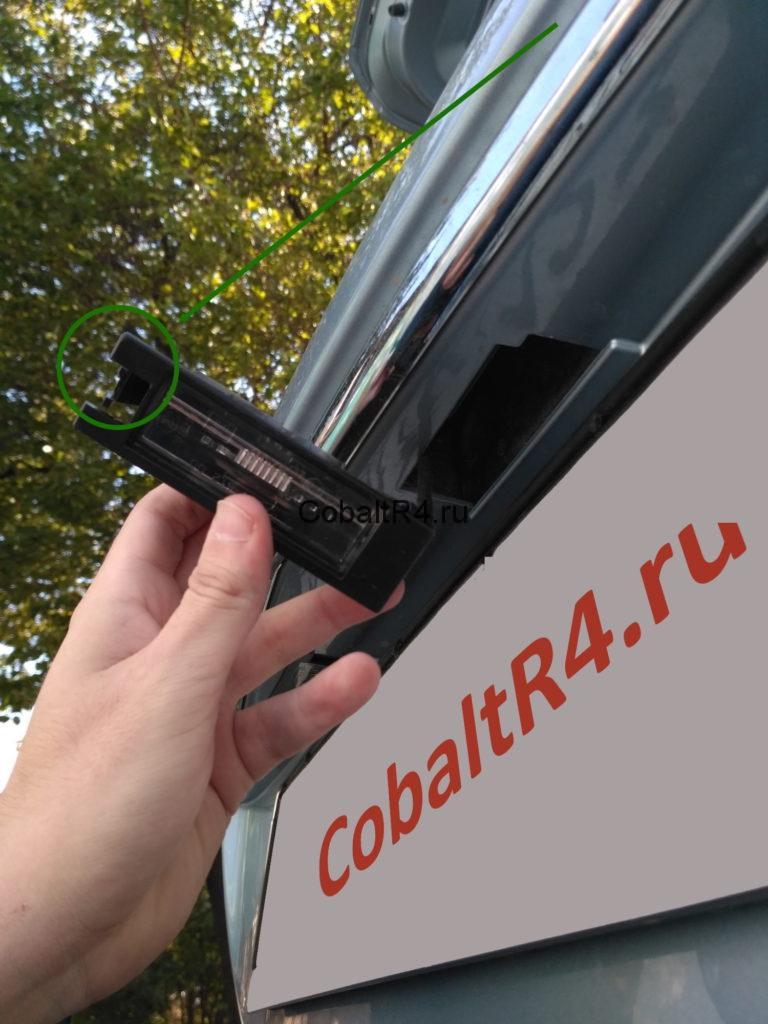

Разобравшись с бампером, переходим к непосредственно камере. Для начала её нужно установить взамен стандартного плафона подсветки номерного знака. Делается это элементарно, на плафоне обычная защелка, которую реально отжать пальцем:

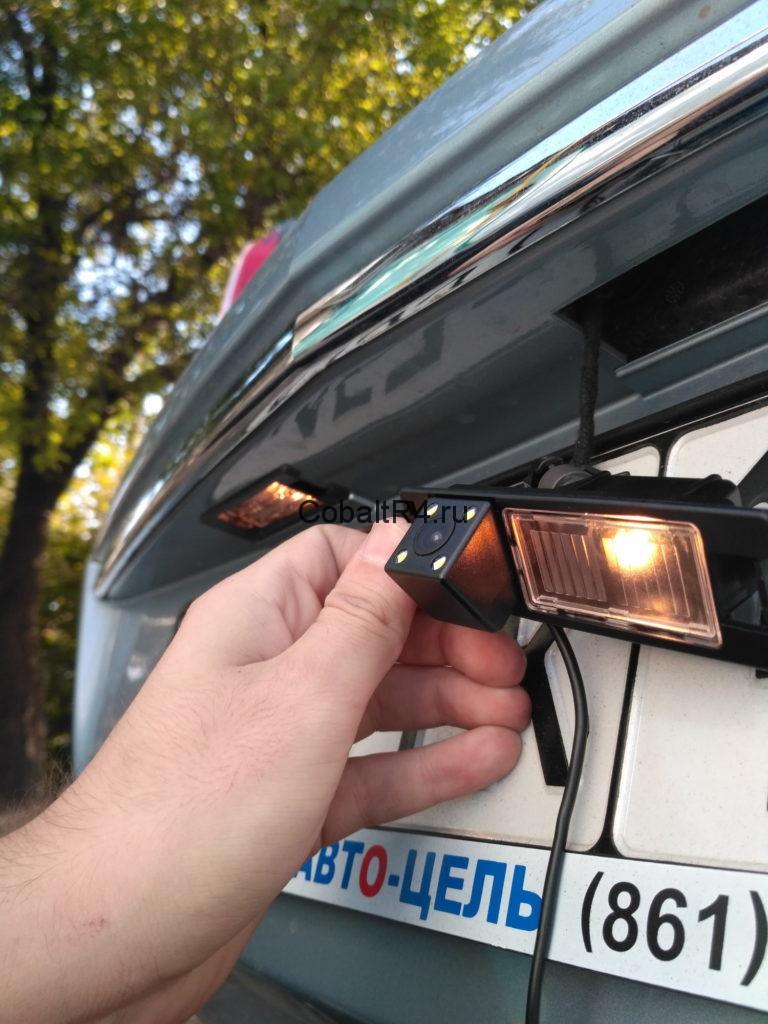

Переставляем лампочку в новый плафон совмещенный с камерой:

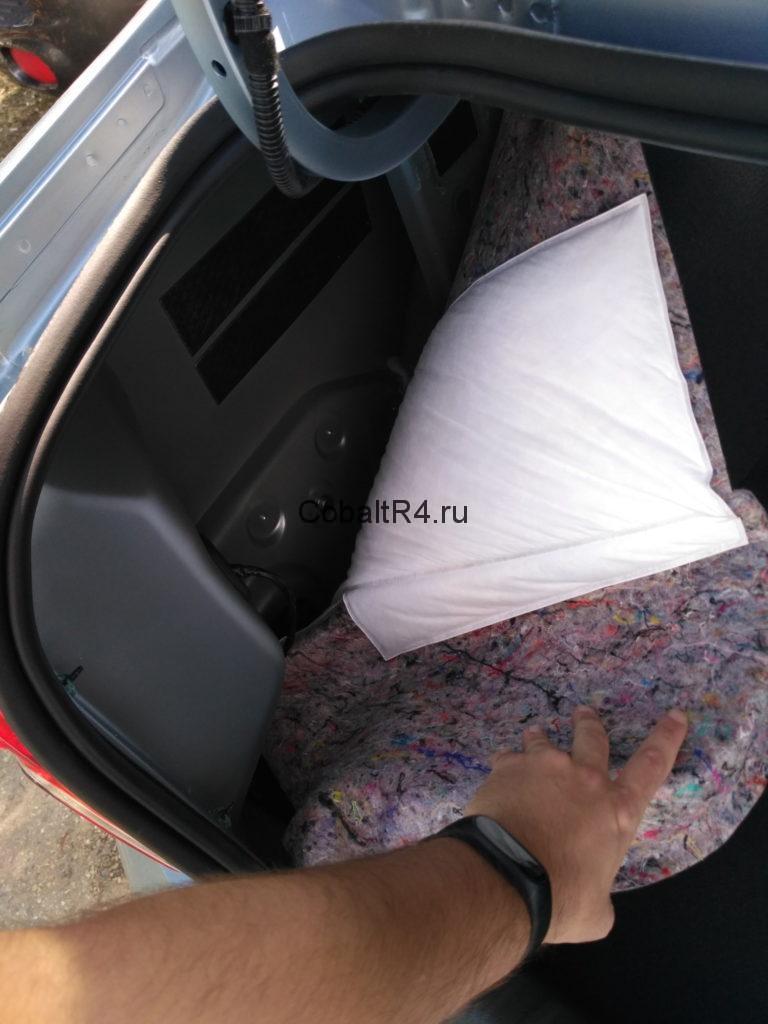

Вставляем плафон в бампер и пока что оставляем как есть. Переходим к проводке левого фонаря. Снимаем обшивку изнутри багажника по левой стороне:

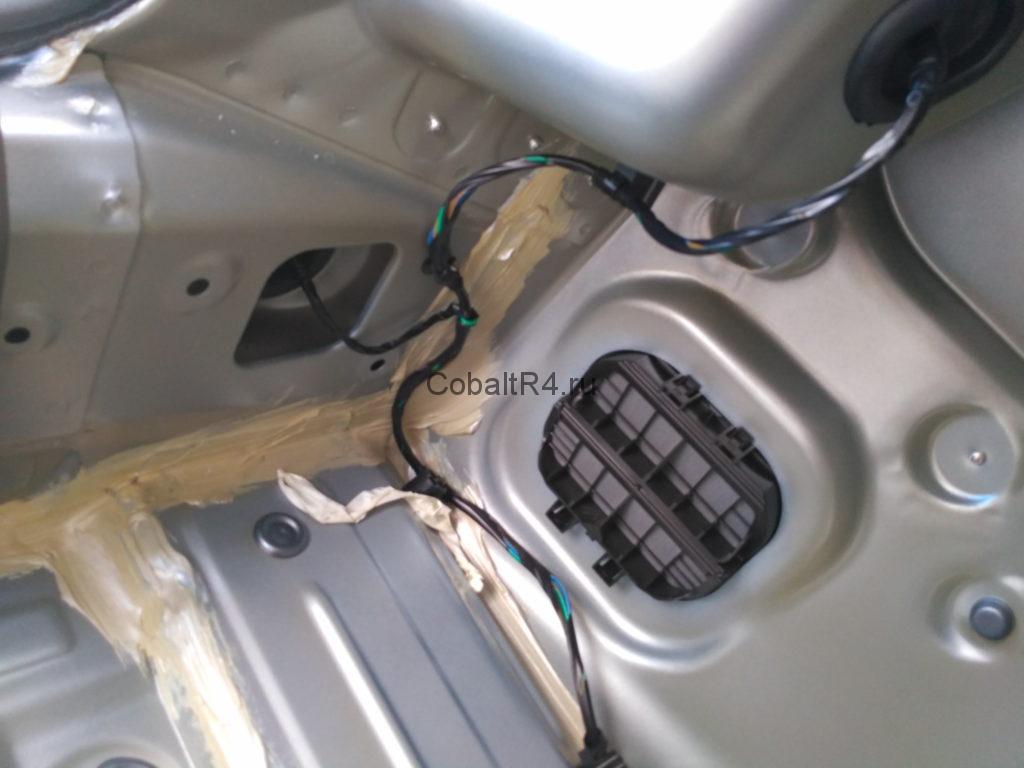

Нашему взору открывается коса проводов:

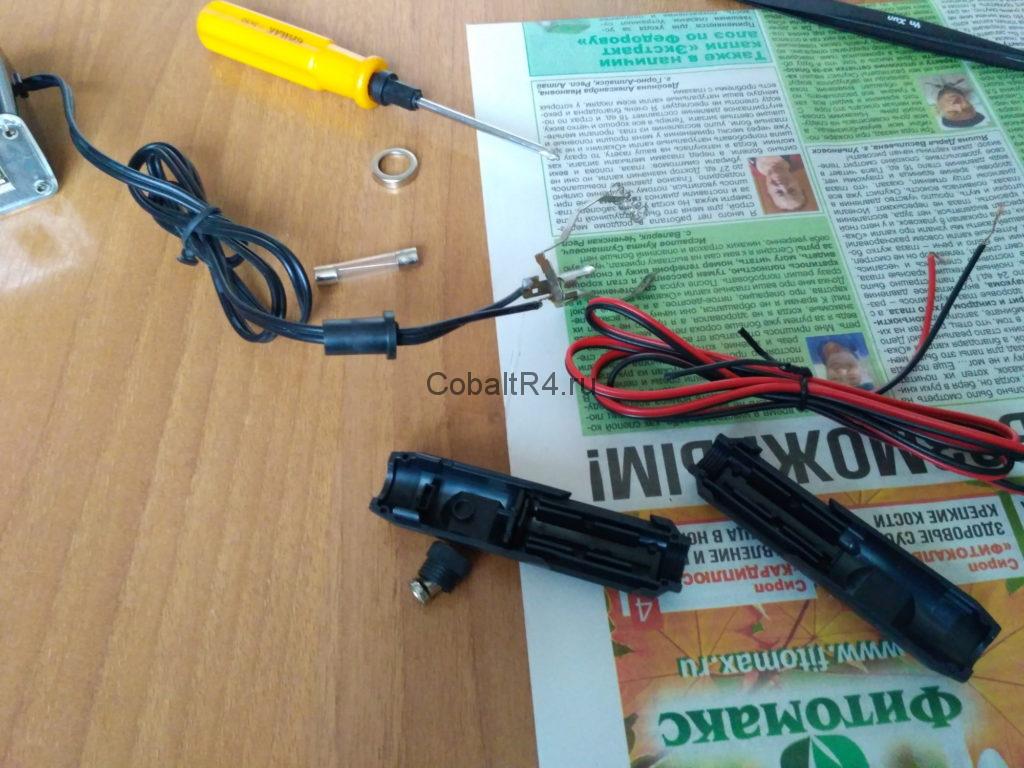

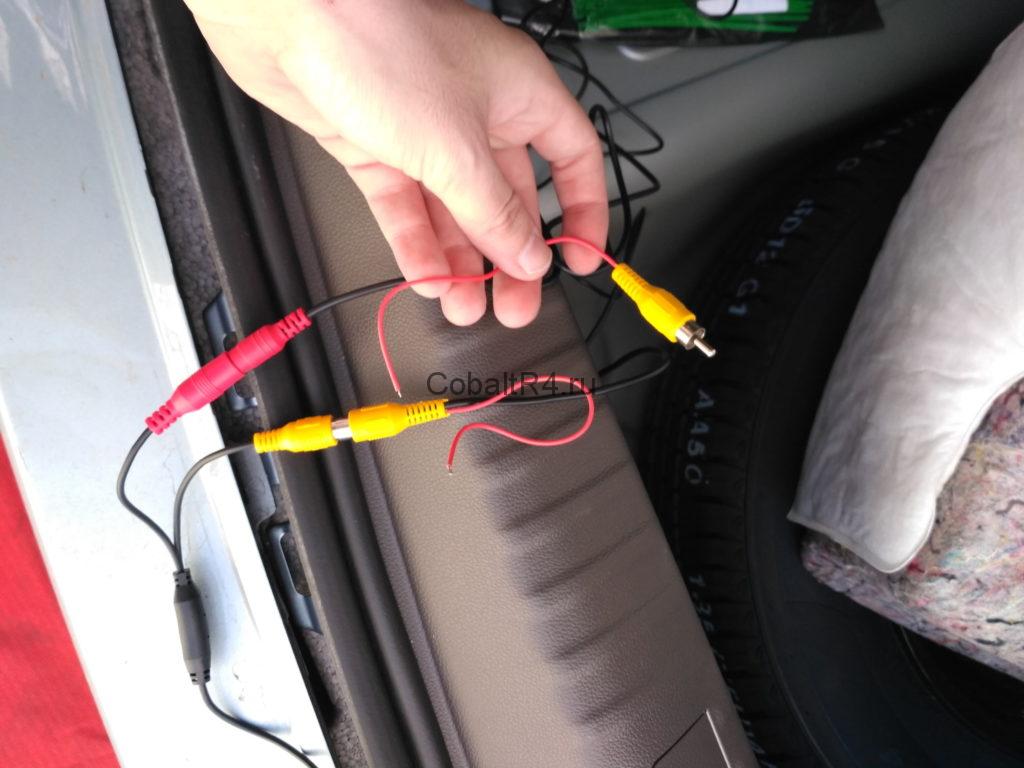

Теперь вернемся к камере, подключим её проводами видео-сигнала и питания:

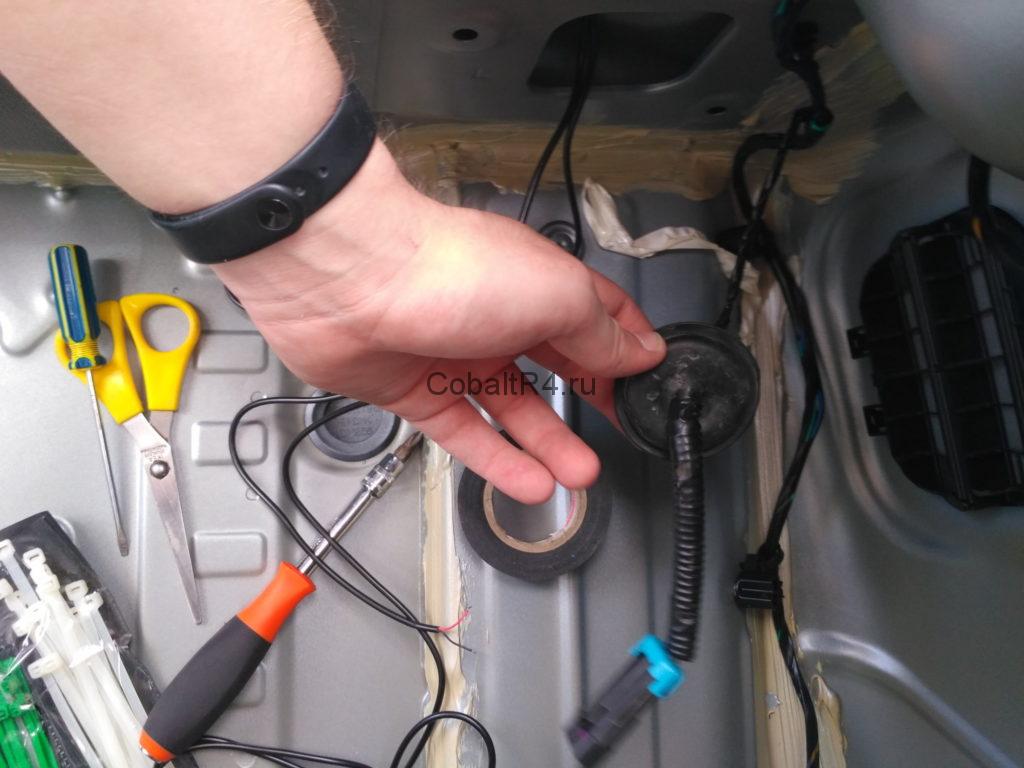

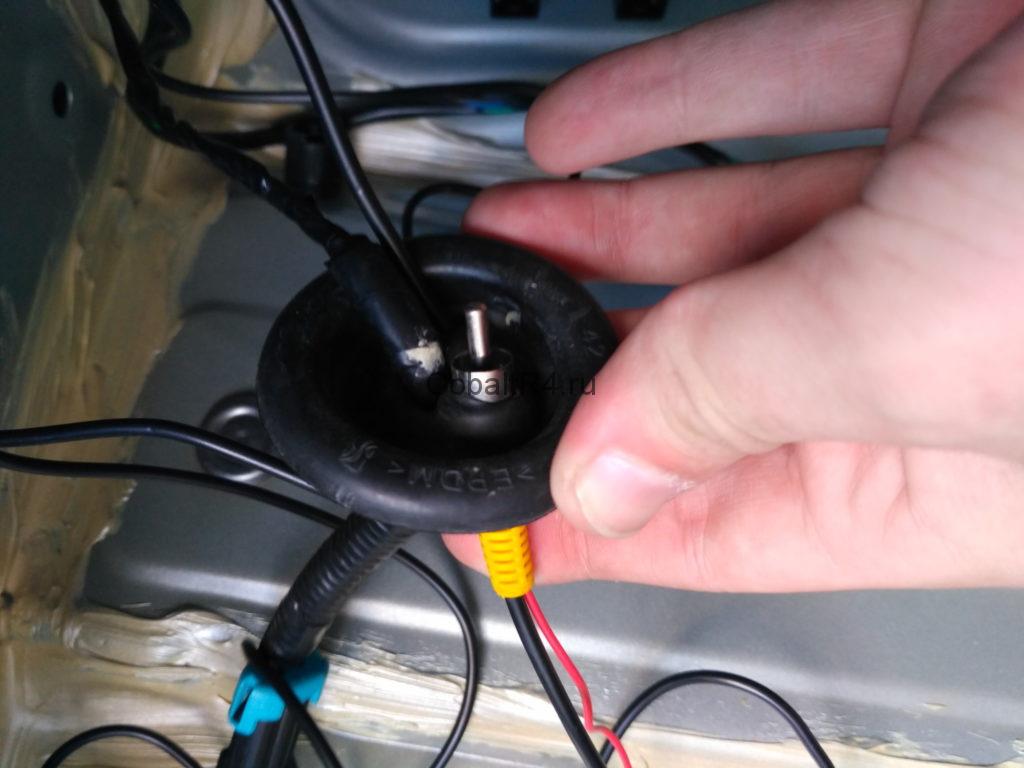

Пробиваем отверстие в изоляционной резинке для наших новых проводочков:

Для удобства её можно извлечь оттуда:

Проводку в бампере можно уложить так:

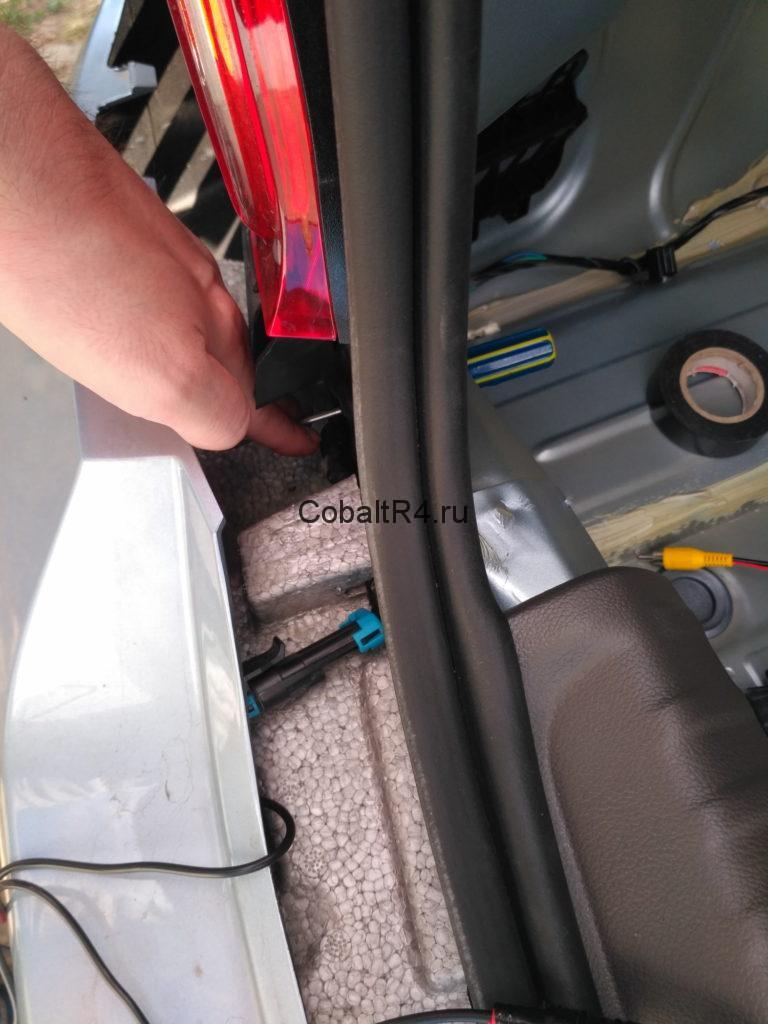

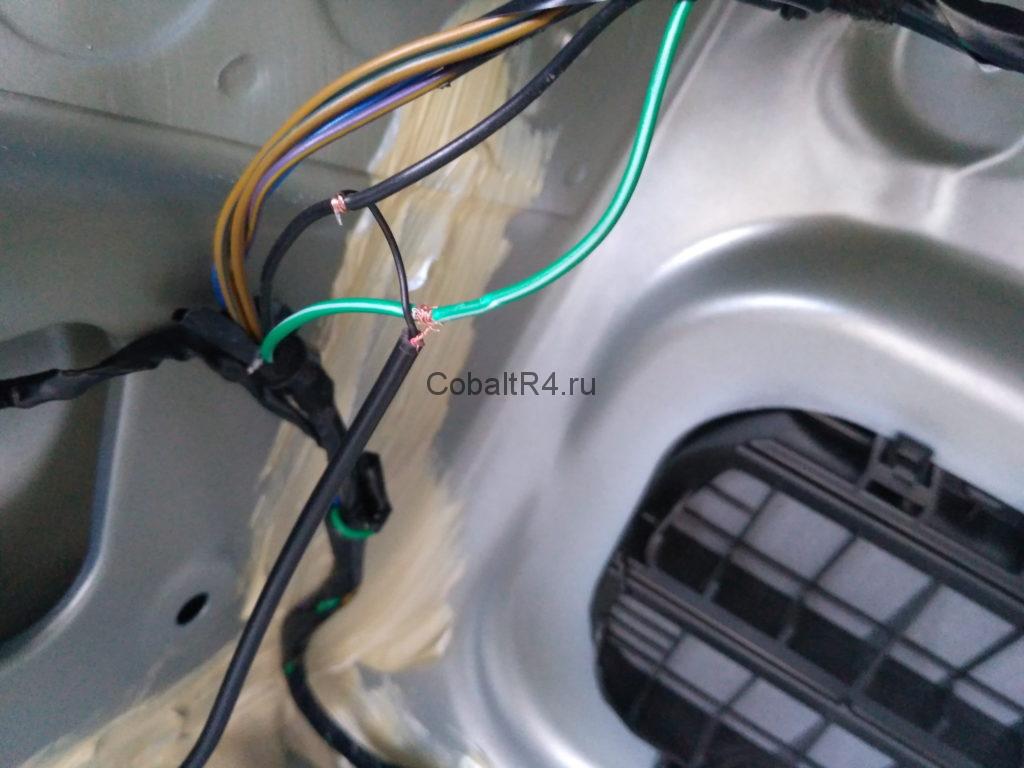

Возьмемся снова за проводку фонаря. Распутываем её. Наша задача найти зеленый и черный провода. Зеленый, соответственно, плюс на фонарь заднего хода, черный — земля. Камера будет запитываться при зажигании фонаря заднего хода и экран автоматически включаться при появлении видео-сигнала:

Всё это дело тщательно фиксируем и изолируем и собираем обратно вплоть до крепления бампера. Получаем следующую картину:

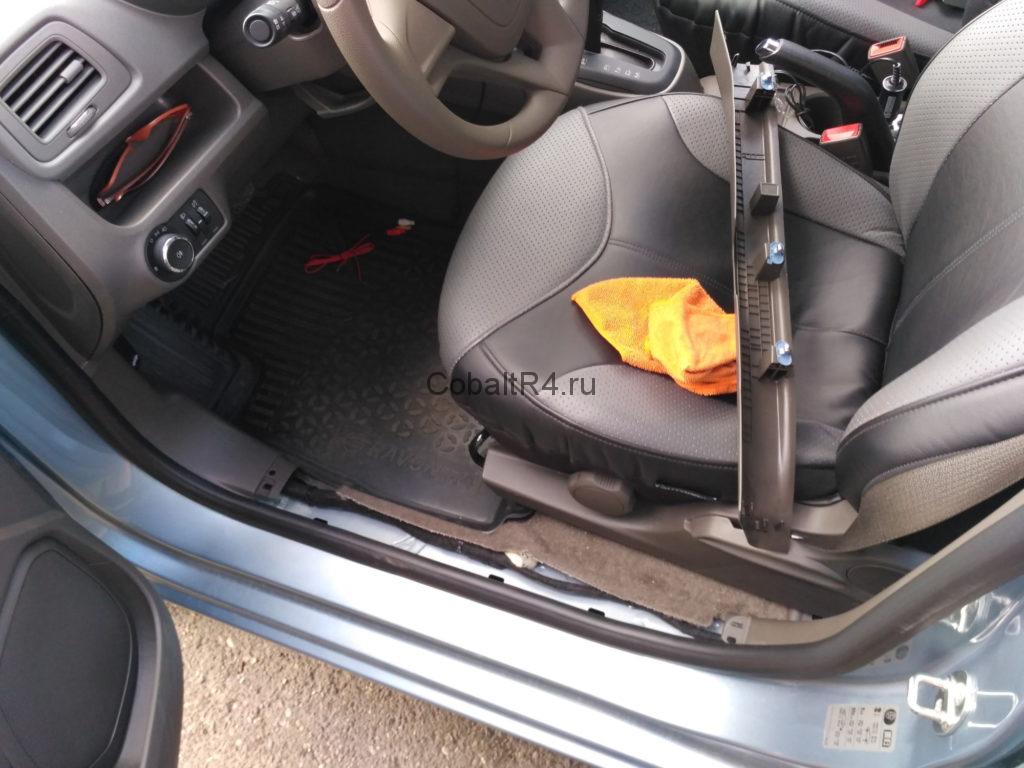

У дальнейшего развития событий присутствуют варианты. Я провёл провод по порогу, другие же выбирают вариант по потолку. Тут кому что удобнее. К сожалению, подробных фотографий укладки провода по порогу не осталось, изображу схематически:

Все эти элементы крепятся на защелках и легко демонтируются либо отверткой обернутой в тряпку, дабы не царапать пластик, либо специальными пластмассовыми лопатками. Имейте в виду, любые работы с пластиком салона зачастую сопровождаются поломкой защелок и клипс, потому неплохо иметь их прозапас.

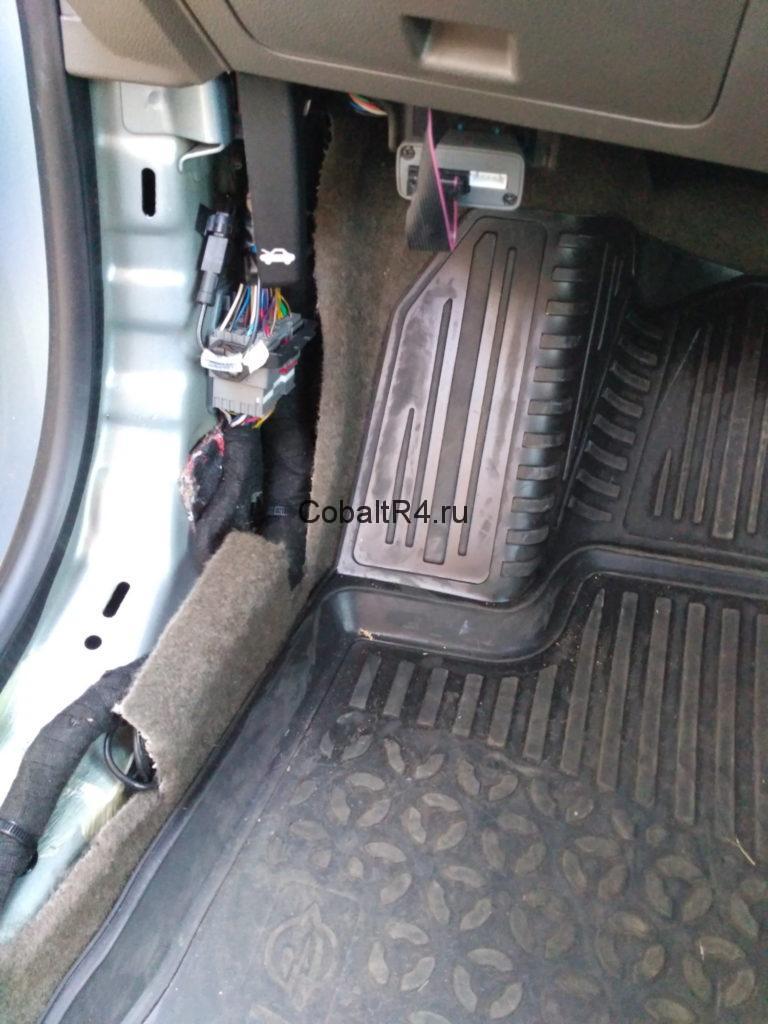

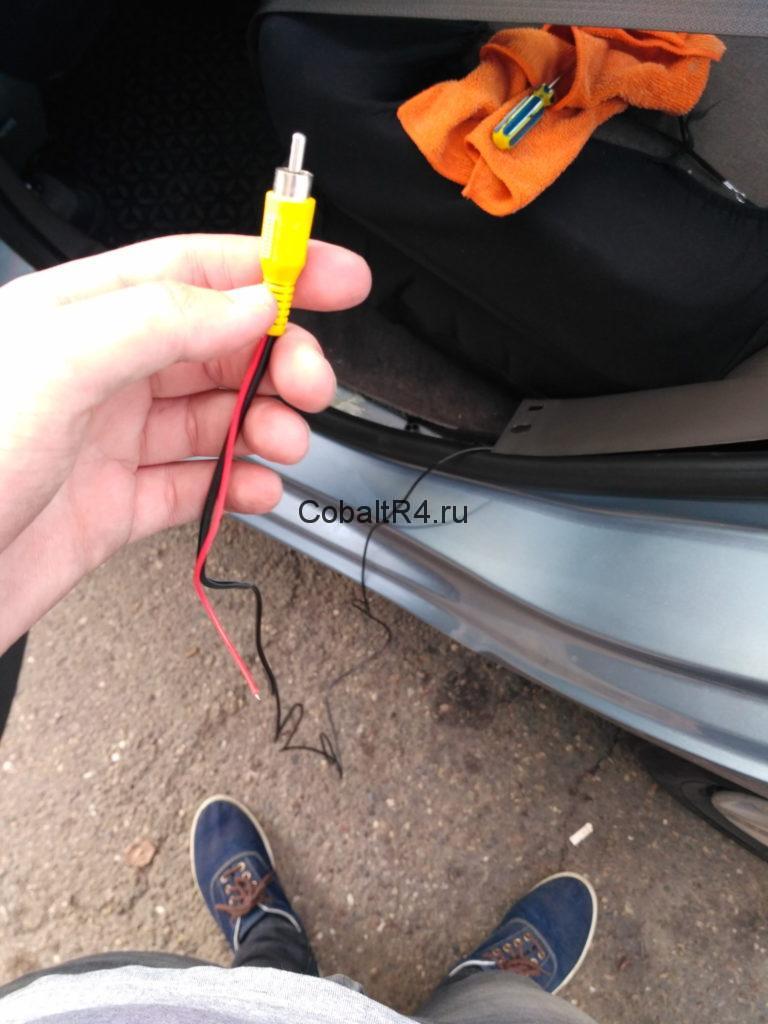

Я заморачиваться не стал, дальше провод кинул под водительский коврик и вывел сразу на монитор. В таком режиме больше года проездил, пока не купил магнитолу, на которую вывел камеру и спрятал провод видео-сигнала в районе руля и приборки.

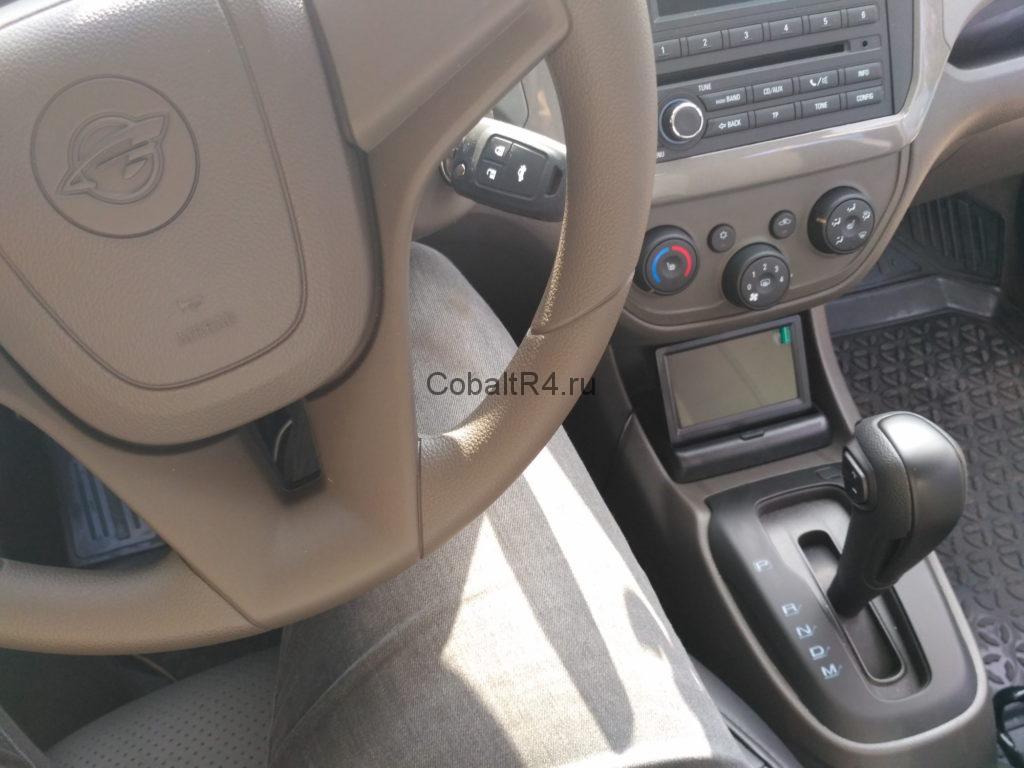

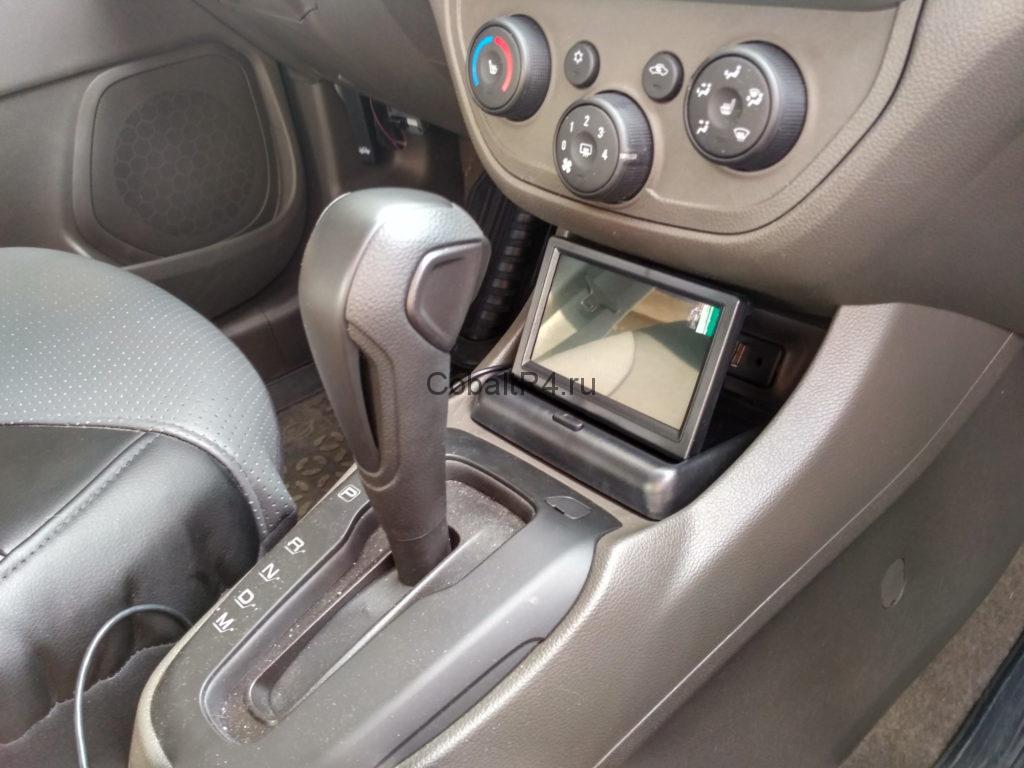

Монитор, как и было сказано в начале статьи, идеально вписывается по габаритам в данную нишу. Крепить не надо, достаточно слегка утопить его в неё.

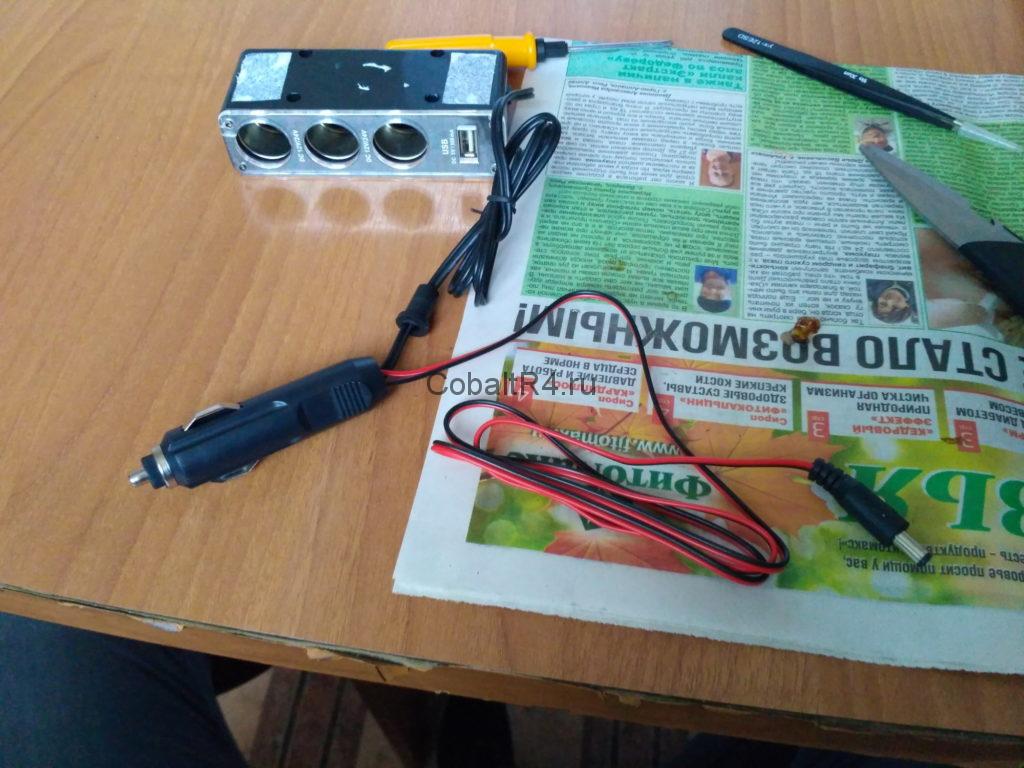

С питанием для монитора так же заморачиваться не стал, и взял 12в с разветвителя прикуривателя:

Результат на трех разных экранах

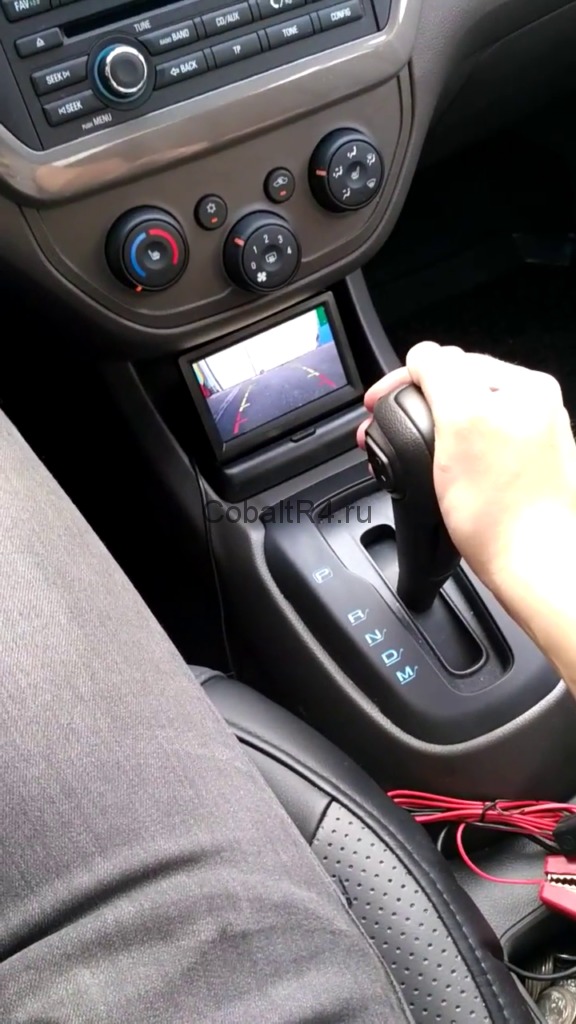

С использованием монитора 4.3″:

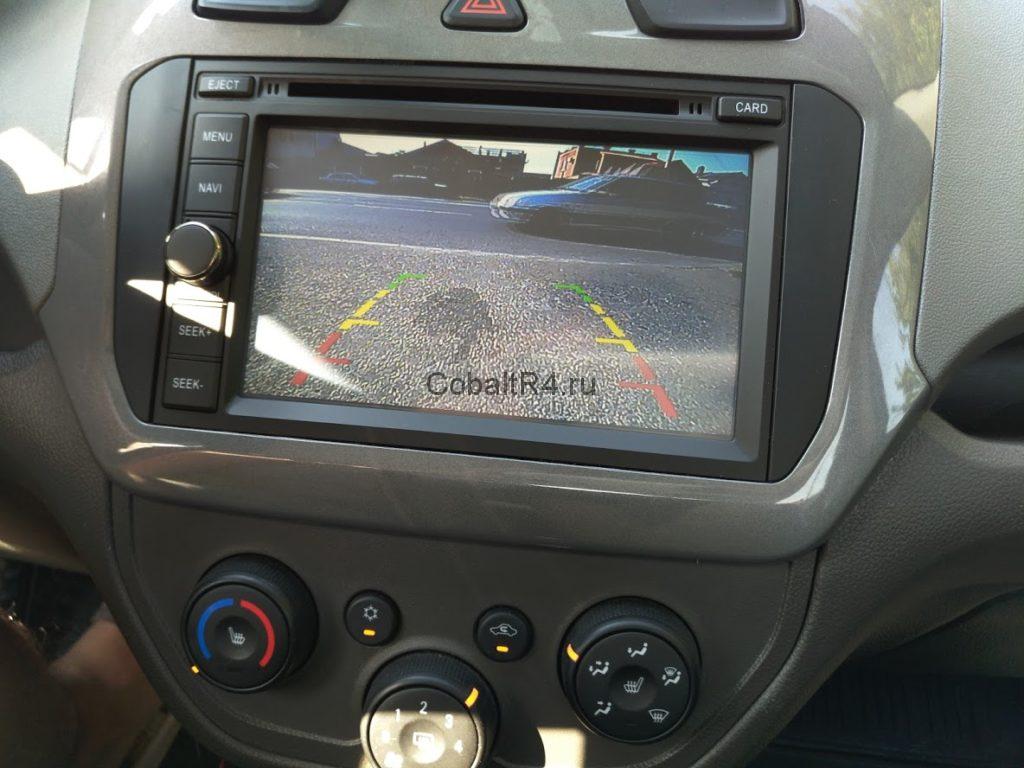

На магнитоле INCAR CHR-3140 CT:

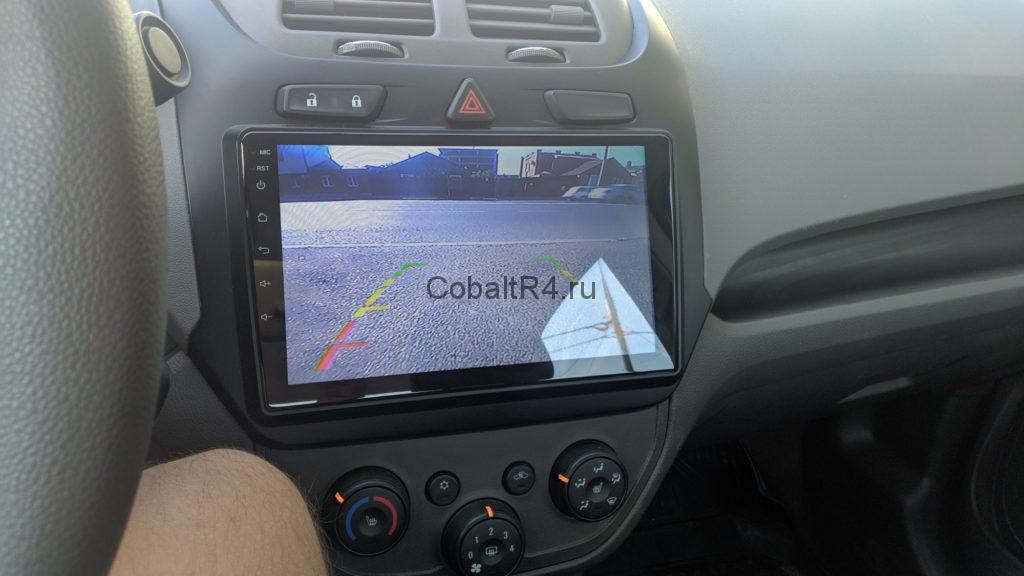

На Android магнитоле Wanqi AllWinner T3:

12 ответов к «Установка камеры заднего вида»

  1. На T3-P1 камера включается ещё до того как запустилась полностью магнитола? У вас сигнальный кабель с камеры подключен с задних фонарей? У меня просто подключен к Can адаптеру rise и камера включается когда полностью запустится магнитола.

    1. Включается независимо от состояния системы Android. Даже когда был кирпич, камера продолжала работать. Сигнальный провод в воздухе висит, подключён только видео-тюльпан.

      1. У меня явно не так. Магнитоле пофиг на тюльпан, она ждёт сигнал по can шине. Возможно из-за того что поверх камеры заднего вида, наклыдывается рисунок парктроника ( которого у меня нету, а вот отключить его в магнитоле нельзя)
        Не удобно, при старте пока камера заработает, уже она не нужна. Ещё кстати у меня если нажать на картинку заднего вида, открывается окно регулировки яркости и т.д

  2. Ну у меня вон как работает, в ролике наглядно видно: https://youtu.be/Yk5Y2S7GlRw

    Ключ вставил, магнитола только-только начинает грузиться (холодный старт же, минута до появления лаунчера андроида), но камера уже подключается при появлении сигнала. Настройки яркости и прочего тоже имеются. А вот сама камера по факту бесполезна на этой магнитоле, ибо с огромной задержкой включается (на полностью загруженной системе навигатором, онлайн музыкой, торком и стрелкой удалось словить десятисекундную задержку).

    Я в качестве донора купил самую дешевую магнитолу за 3.5к с такими же интерфейсами подключения. Перекинул экран с тачскрином с Wanqi на нее и подключил к имеющейся проводке от той же Wanqi. Всё заработало, но процессор там сильно проще и 1Гб ОЗУ. Но я вообще к чему это пишу: на дешевом ГУ камера включается мгновенно, за доли секунды и независимо от нагрузки системы. И на ней работает горячий старт — магнитола доступна для управления уже через две секунды после включения зажигания.

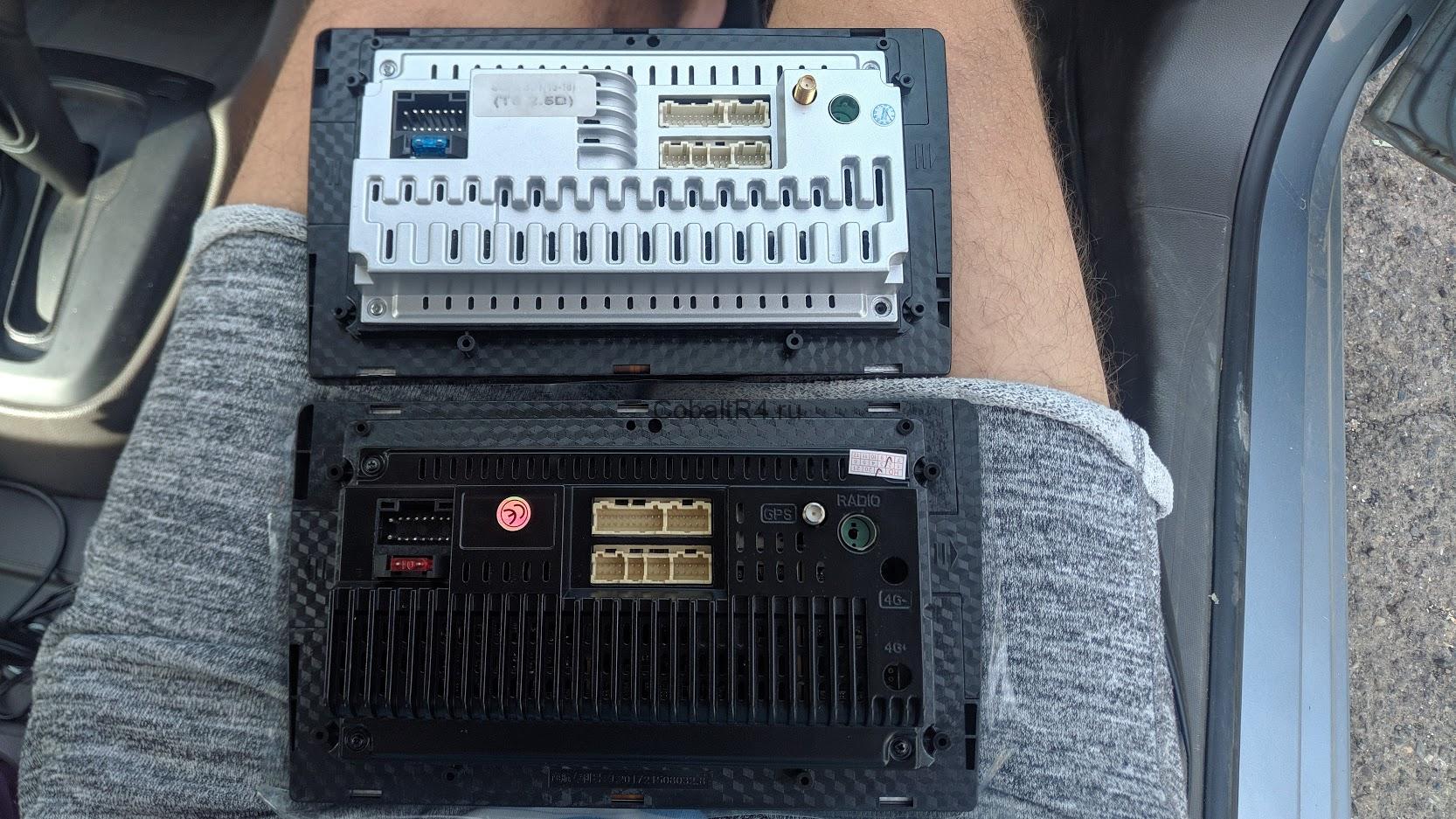

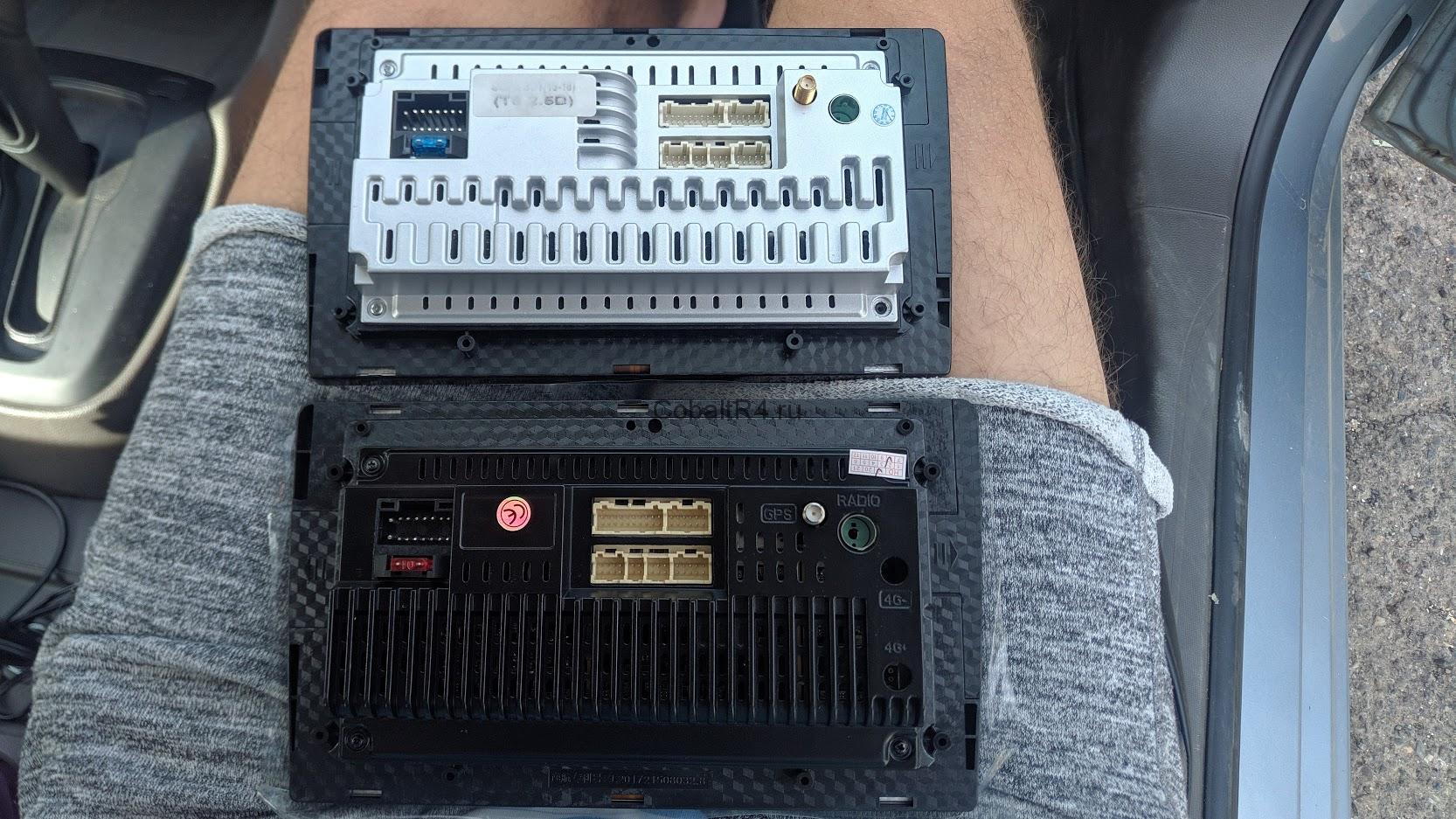

    Для понимания о чем речь: https://cobaltr4.ru/img_20190924_152220/ — визуальное сравнение магнитолы Wanqi за 14к рублей и ноунейма за 3.5к.

      1. Сломал свежекупленный тачскрин, решил в этот раз сразу целую магнитолу взять. Помимо экрана еще куча запчастей остается на всякий случай. Собственно, тачскрин от нее успешно переклеил на IPS экран от Wanqi, так что задумка удалась.

    1. Было бы интересно прочитать, стоит ли платить больше? есть ли разница при 1г оперативки и 2г оперативки. В чём отличия ещё.

      Про видео тут или криво оно сделано в Wanqi или в дешёвой магнитоле идёт как-то в обход операционной системы.

      1. Пока что тестирую, затрудняюсь с выводами.

        Но из того, что мне нравится в дешмане за 3 тысячи рублей:
        — мгновенная камера;
        — картинка камеры плавная и в реальном времени, чувствуется железная реализация её отображения, нежели программная в Wanqi;
        — горячий старт системы;
        — куда более быстрый отклик на нажатия по экрану;
        — лучше качество рендера в приложениях (яндекс карты четко отрисовываются, ролики на ютубе и стримы с твича; почему-то на Wanqi картинка в таких местах лесенкой);
        — да и быстрее рендер графики происходит. Например панель приборов в Torque мгновенно и плавно появляется, в Wanqi же с затупом.
        — более гибкие скрытые настройки, тут устану перечислять их содержимое 🙂

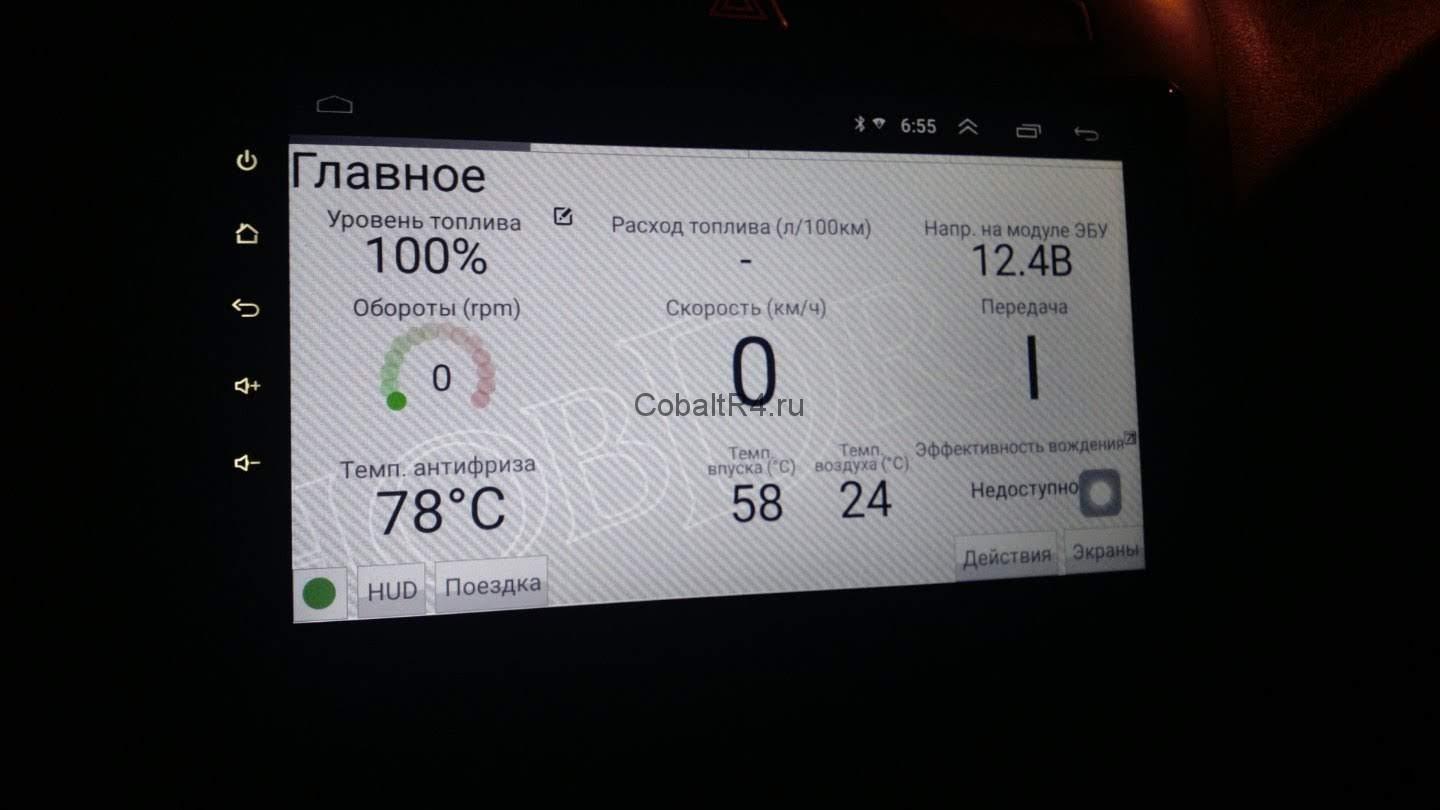

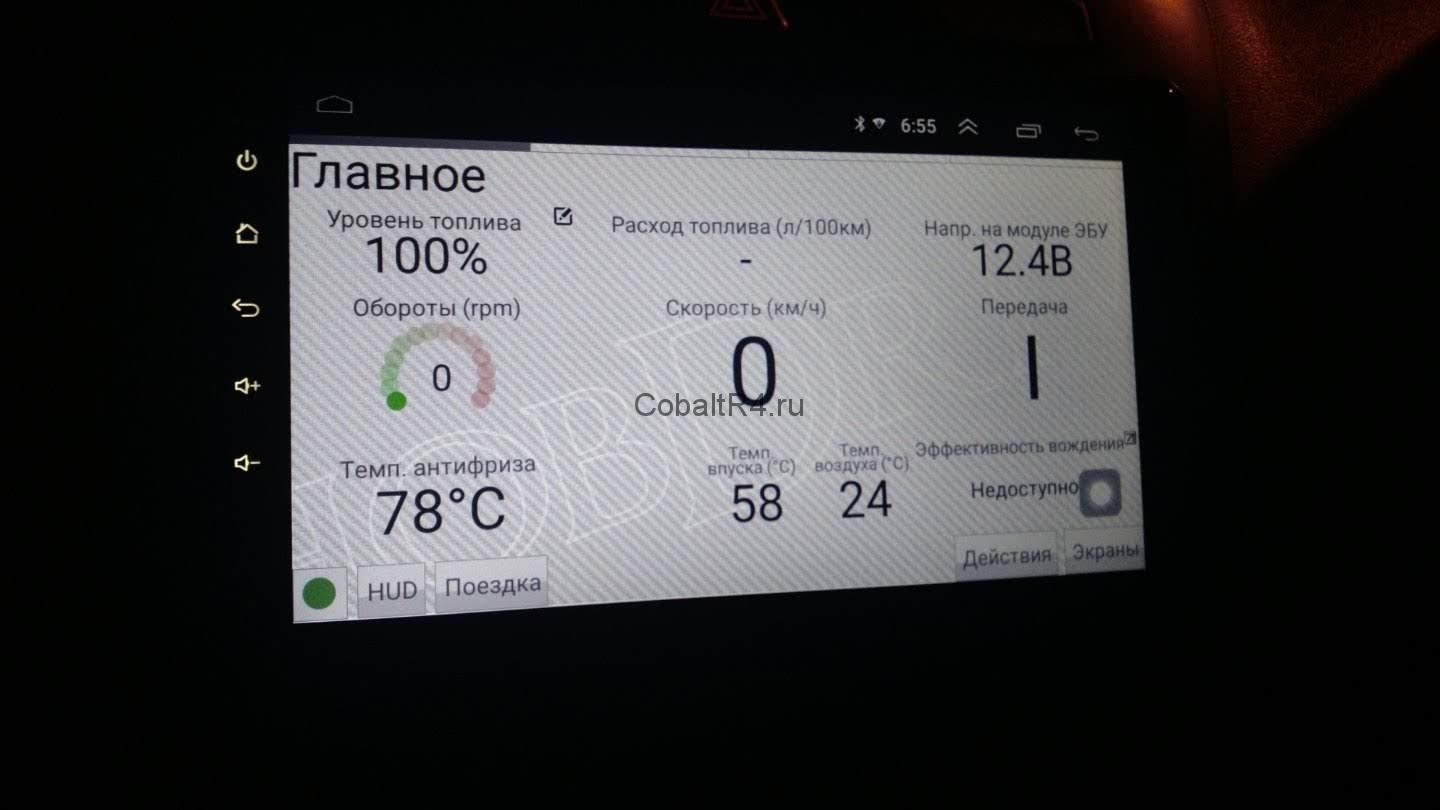

        — но самое главное, из-за чего я до сих пор не воткнул Wanqi обратно — это видимый Bluetooth для системы. Соответственно, мой любимый HobDrive смог подключиться к ELM327: https://cobaltr4.ru/1570143325170/ , правда вышло это один раз, но может удастся найти правильный алгоритм подключения 🙂

        По минусам:
        — у дешевый магнитолы, естественно, отвратительный экран, но он оказался взаимозаменяемым с якобы IPS экраном от Wanqi, потому мне неактуально;
        — 1Гб ОЗУ, в 2019 году этого естественно мало, но по факту магнитола работает куда шустрее чем Wanqi. Возможно, здесь более производительный процессор (8227l demo), нужно будет сравнить бенчмарком. Пока что запускал одновременно музыку, яндекс навигатор и стрелку — ничего не вылетало от нехватки оперативки.
        — 6 версия андроида против 8.1 в Wanqi;
        — вырвиглазный интерфейс лаунчера и системы в целом, а для каких-либо модификаций и получения рута первый раз придется прошить магнитолу с помощью компьютера и двустороннего Папа-USB кабеля;
        — в моем случае на Chevrolet Cobalt не отображает температуру окружающей среды в шторке, как это делает Wanqi. Вместо этого её можно найти во всплывающем окошке климата при включении/выключении подогревов зеркал/сидений;
        — звук хуже чем на Wanqi. Возможно, исправимо если перепаять “аудиотракт” из более дорогой магнитолы;
        — пока что не удалось добиться стабильной работы ELM327, но потенциала у этой магнитолы явно больше. Если всё же удастся найти способ его подключить, то Wanqi останется пылиться в коробке 🙂

        На скорую (трясущуюся) руку записал включение камеры: https://www.youtube.com/watch?v=_G4Mfztsxh4

  3. Спасибо за видео. На видео работает очень даже шустро. Выглядит куда быстрее чем Wanqi у меня. Меня в моём Wanqi очень устраивает звук. А вот софт под мою машину 3008, вообще не работает. Данные конечно выводит открытия дверей, температуру и на этом всё. Камера так вообще работает только когда магнитола запуститься.
    Но в общем я доволен, только тормозит она как-то.

    Можно ссылку на вашу магнитолу 3т.рублей. Сохраню себе ссылку.

  4. Здравствуйте! Хотелось бы обзор на магнитолу за 3,5к. И ссылку не помешало бы. Я сам в раздумьях на счёт магнитолы. Кроме вашей, на Али есть ещё варианты. Я уже запутался если честно.

    1. Приветствую. К сожалению, уже убил её. Снова жру кактусы с мерзким Wanqi…

      Брал тут: https://ru.aliexpress.com/item/32988374007.html?spm=a2g0s.9042311.0.0.274233ed3DMW6R
      Но у неё из коробки крайне низкого качества дисплей, без перестановки оного с Wanqi в ней не было бы смысла. Потому не рекомендую.
