Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

По умолчанию блютуз в данной магнитоле кастрированный и в принципе недоступен для сторонних приложений, кроме родной звонилки. Причиной этому иерархия железа внутри магнитолы. За всё отвечает MCU в виде STM32, в частности к нему подключен и Bluetooth. Потому подключение выглядит так:

Bluetooth <=> MCU <=> Android

Логично, что для Android'а блютуз становится невидимым. Но китайцы каким-то способом исхитрились и сделали проброс в Torque подключенного через Bluetooth устройства с названием ODBII. Логику в этом всё найти трудно, но по факту это единственная программа, которая способна увидеть ELM327 на магнитолах этой серии.

Установка Torque

Скачиваем Torque: Torque Pro v1.8.205 (2452 Загрузки ) .

Устанавливаем, запускаем. В первый раз настраиваем профиль автомобиля (объем двигателя, массу, объем топливного бака). Сохраняем настройки и сворачиваем программу (не закрываем).

Сопряжение ELM327 с магнитолой

По этому поводу единого мнения нет, но мне из раза в раз удается подключить ELM327 следующим образом:

  • в настройках Bluetooth выставить пароль 1234:
  • Если смартфон или любое другое устройство уже было подключено к магнитоле ранее:
    • выключить на смартфоне Bluetooth;
    • удалить все подключенные Bluetooth устройства на магнитоле, путем нажатия на галочку/пустой квадрат справа от имени:
  • еще раз проверяем, что Torque запущен в фоне и пытается подключиться к т.н. "сканеру";
  • подключаем ELM327 в разъем ODB2 автомобиля;
  • в списке Bluetooth-устройств магнитолы нажимаем "Добавить устройство";
  • магнитола должна будет обнаружить наш "сканер" под названием ODBII;
  • жмем по нему, соглашаемся на сопряжение;
  • в моем случае либо появляется бесконечный прогресс бар с попыткой подключиться, либо ничего не происходит вообще. Но при этом свернутый Torque обнаруживает адаптер и начинает подключаться к нему;
  • иногда подобная комбинация не срабатывает сразу, тогда нужно перезагрузить магнитолу и убедиться, что в списке устройств появился ODBII.

Температура АКПП на Chevrolet Cobalt/Ravon R4

Столь экзотический показатель отсутствует в базовом наборе PID'ов Torque. Но при этом присутствует в сторонних, которые расположены в настройках программы.

  • Заходим в настройки, идем в пункт "Управление дополнительными PID";
  • В открывшемся окне открываем меню и тапаем по "Добавить набор";
  • В открывшемся списке выбираем "Pontiac / GM / Opel / Vauxhall".

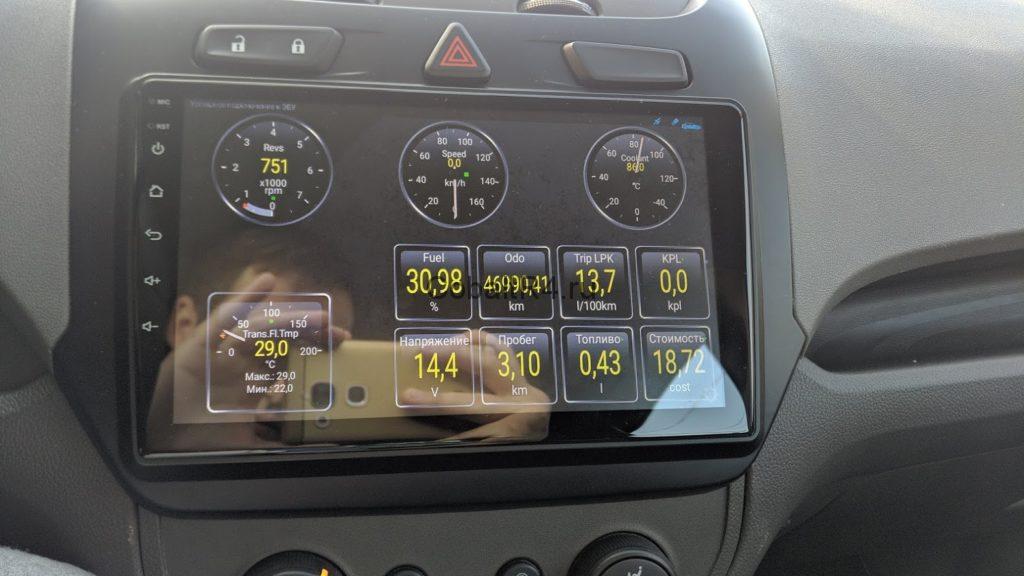

  • После чего возвращаемся на панель приборов программы и среди большого количества новых датчиков добавляем один из них под названием "Transmission Fluid Temp (GM). Перед выбором немного подождите, пока один из них станет зеленым и отобразит температуру. Тот датчик и используйте. Выглядит это примерно так:
В моем случае температура АКПП выводится в нижнем левом углу.

Плагин Fuel Economy

Куцый функционал Torque (особенно после года езды с HobDrive, жаль, что этот воистину бортовой компьютер не способен увидеть блютузный ELM327 на наших магнитолах :( ) в части мониторинга поездок и учета расхода топлива можно компенсировать доустановкой плагина под названием Fuel Economy. Вариант костыльный, не всегда правильно работающий, но хотя бы так.

  • Скачиваем плагин: Fuel Economy v5.8 с переводом (1319 Загрузок ) (за перевод спасибо юзеру 4PDA MarkOff)
  • Устанавливаем как обычное apk приложение для Android;

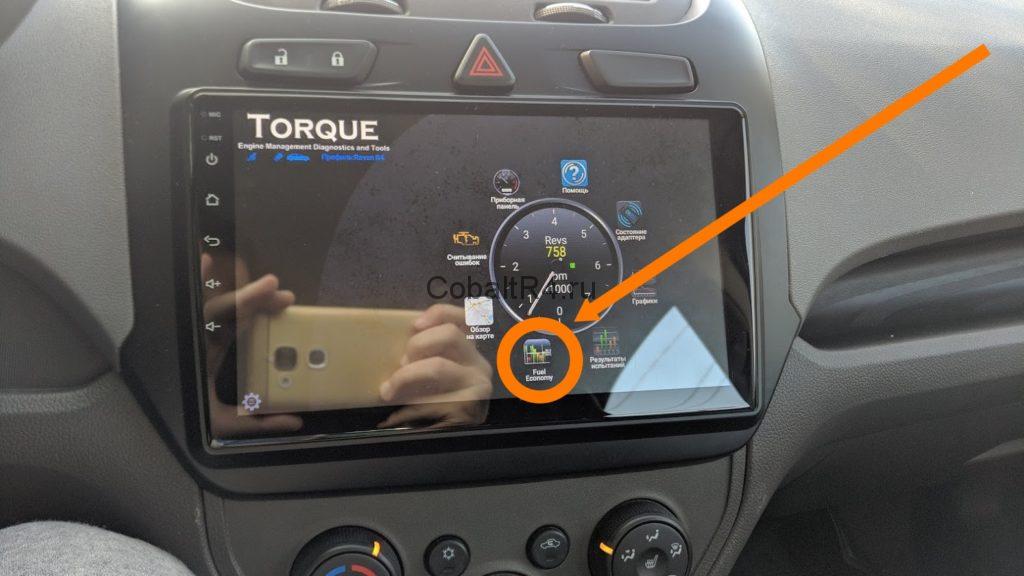

  • При этом он не появится в списке программ, его необходимо найти в меню Torque:
  • Открываем плагин. Дополнение предложит подключить гугл-аккаунт для синхронизации, но ни у меня, ни у других людей на 4PDA этот процесс успешно не завершается, потому пропускаем;
  • При первом запуске он предложит импортировать уже настроенный профиль из Torque, но этого все равно не произойдет. Придется вручную вбить данные автомобиля;

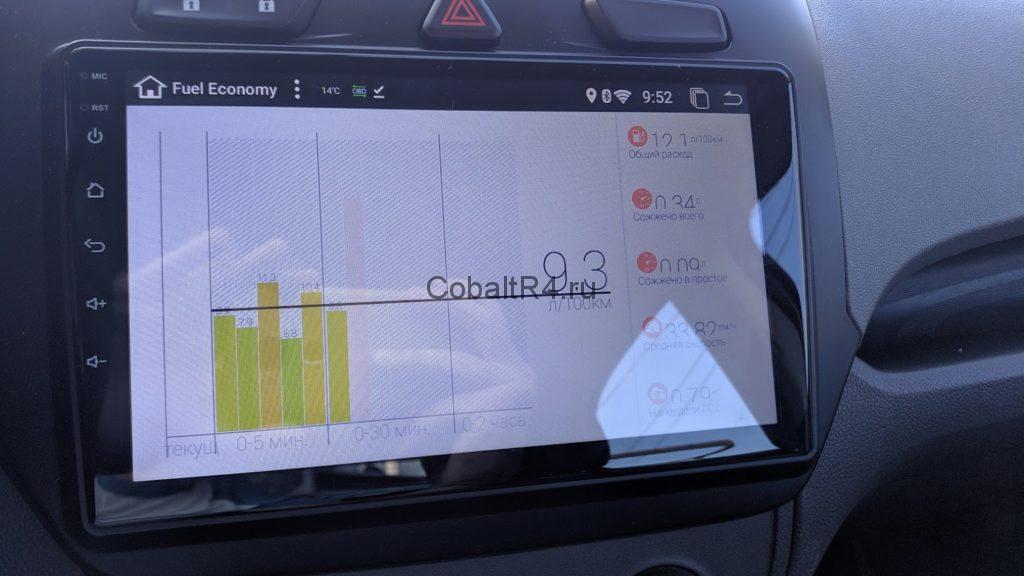

  • Собственно, всё. Заводим двигатель и пробуем немного проехаться:

В первом столбце программа индикатором отображает степень мгновенного расхода, тем самым приструняя водителя к плавной езде. Остальные показывают историю среднего расхода по интервалам времени. Справа выводится сводка с информацией о поездке: расход на 100км, сожженное топливо, время в пути и среднюю скорость.

Помимо работы в реальном времени программа ведет журнал поездок, который доступен через притаившееся меню программы слева. Для его открытия необходимо свайпнуть экран начиная от сенсорных кнопок вправо. Да, здесь придется потренироваться :)

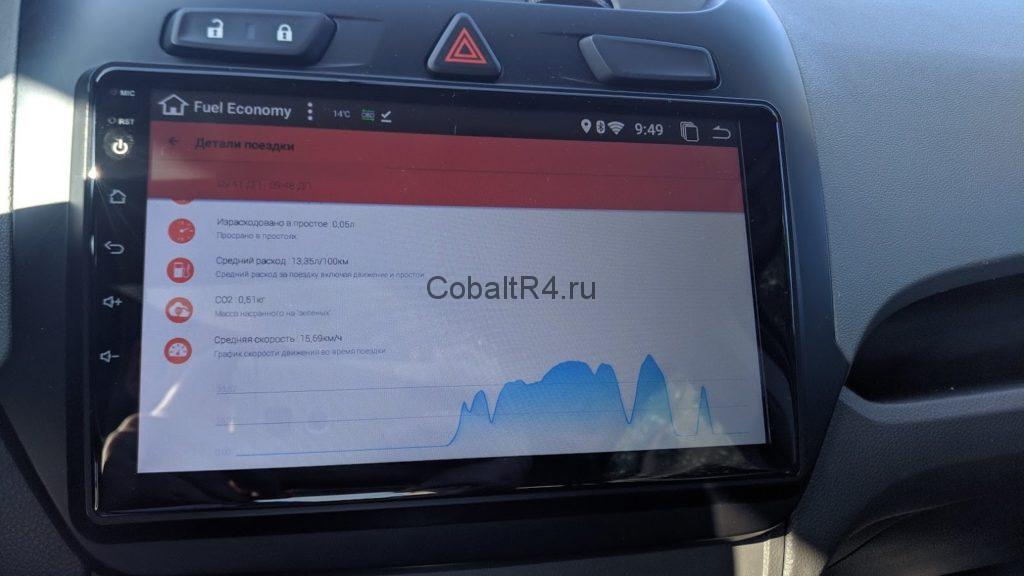

В списке поездок есть возмжоность открыть любую и глянуть детальную информацию. Так же там есть карта поездки, которая подразумевает отображение её трека, но в моем случае она постоянно пустая.
