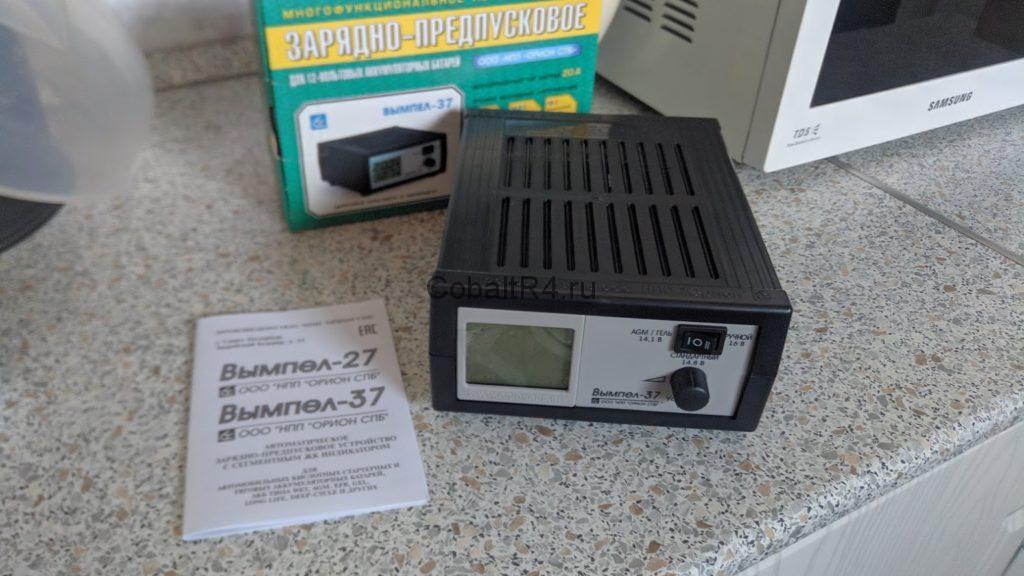

Зарядное устройство Вымпел-37
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_143450-1024x576.jpg?v=1579186226)
Как оказалось, автомобильные стартерные аккумуляторы изготовленные по свинцово-кислотной технологии с добавлением кальция в электроды (другими словами — Ca/Ca) не способны зарядиться на полную емкость в условиях использования в автомобиле. Генератор выдает напряжение ~14.8v, которого хватает только на поддержание аккумулятора в полузаряженном состоянии. Вместе с заменой заводского аккумулятора Ravon R4 узбекского производства было решено купить соответствующее зарядное устройство, дабы не выкинуть очередной аккумулятор спустя пару лет службы.
Обновление от августа 2024 года: зарядное устройство по прежнему исправно функционирует, в том числе использую для зарядки LiFePo4 аккумулятора (пускай, оно немного и не предназначено для этого) максимальными токами в 20А. Подумываю об апгрейде до Вымпел-52, но пока что там ПО сыроватое.
Скачать “Инструкция Вымпел-27, Вымпел-37” vm_2737.pdf – Загружено 398 раз – 410,53 КБСодержание страницы
Трудности выбора зарядного устройства
Выбирать из ассортимента особо не приходится. Есть два варианта: китайцы и отечественные производители. У китайцев импульсное автоматическое зарядное устройство можно купить буквально за 800 рублей. И по-началу, не разобравшись в вопросе типов автомобильных аккумуляторов, я и намеревался так поступить. Но позже выяснилось, что подобные ЗУ по старинке заряжают током ~14v, что не совсем соответствует требованиям по зарядке кальциевых АКБ. Плюс одному Богу известно, какая кривая тока используется в их изделиях.
Второй вариант: отечественные производители. Среди них приглянулся питерский Вымпел, ранее известный как Орион. Ранее у меня был опыт владения орионовской зарядкой, как и многих, кстати, отрицательный. Всему виной оказался тот факт, что зарядные устройства этого производителя часто подделывают, а продажи левых изделий были замечены даже в федеральных гипермаркетах. Но эта проблема решаема, достаточно найти магазин со статусом "официального дилера":
Внимательно изучив форум производителя, а так же сторонние тематические форумы (в частности, на оил-клабе очень хорошая дискуссия по этим зарядным), пришел к выводу, что устройство весьма достойное, если не нарваться на подделку. Из объективных минусов встречается перегрев с дальнейшим выходом из строя, но происходит это в случае незакрепленной термопары на радиаторе, и, соответственно, не включается вентилятор охлаждения.
Вымпел предлагает большой выбор ЗУ, как эконом-варианты лишь бы зарядить так и довольно таки профессиональные приборы. Эконом у меня уже был, на котором аналоговый амперметр и из регулировок лишь ток, захотелось взять что-нибудь более веселое. Другим требованием являлось работа в режиме блока-питания (запитывать 12вольтовый маслонасос для замены масла в двигателе через щуп), что тоже поддерживается не каждой их моделью.
Таким образом, выбор стоял среди моделей Вымпел-27 и Вымпел-37. Визуально и по функционалу они идентичны, отличие только в максимальном токе. У первого - всего лишь 7 ампер, у второго - 20 ампер. Учитывая мое требование работать в режиме блока питания и отзывы людей на форумах, что по току нужно брать с запасом, т.к. эти максимальные значения в ТТХ зарядных устройств указаны на краткосрочную работу (на длительном срабатывает защита или того хуже - выход из строя) выбор пал на старшую модель.
О зарядном устройстве
Называть данный Вымпел зарядным устройством не совсем корректно - производитель позиционирует его как зарядно-предпусковое устройство. Предпусковой режим предназначен для оживление аккумулятора и помощи стартеру в провороте загустевшего масла. Иными словами, если аккумулятор уставший и ему немного не хватает для запуска, можно не снимая АКБ из автомобиля накинуть на него зарядное устройство, и выставив напряжение соответствующее типу АКБ и максимальный ток выждав 5-30 минут помочь автомобилю запуститься. Но есть нюанс: производитель зарядного устройства в инструкции к моему изделию (модель 37) указывает использовать для данной процедуры более старшие модели:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/warning_vimper_37.jpg)
Так что забудем про это недоразумение и продолжим называть прибор лишь зарядным устройством.
В первые же минуты была проверена защита от короткого замыкания в максимальном токе 20.3 ампер путем подключения крокодилов друг к другу. Защита срабатывает, но при этом ток с клещей не пропадает - спустя какое-то время они таки приварились друг к другу :)
От переполюсовки защита так же срабатывает исправно с соответствующей индикацией на дисплее.
Из настраиваемого:
- Напряжение: 14.1v, 14.8v, 16v (что примечательно, в прошлом на Вымпел-37 была иная маркировка напряжений:
орионовцы подразумевали, что крайний (16v) режим соответствует заряду кальциевых АКБ, но в моем изделии обозначения уже иные:
16 вольтовый режим именуется ручным, и во всей инструкции нет ни слова о заряде Ca/Ca аккумуляторов этим напряжением); - Ток: аналоговая регулировка от 0.8 ампер до 20.3. Здесь всё честно, заявленные показатели проверены мультиметром и нагрузкой.

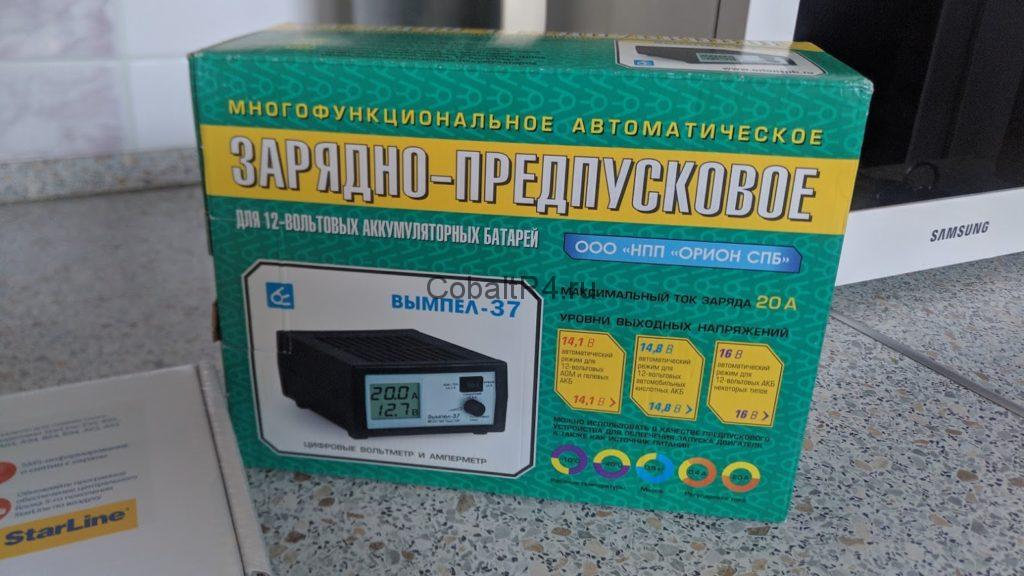

Затрагивая тему отличий, хочется отметить, что с коробки так же исчезло обозначение режима 16 вольт как для заряда Ca/Ca АКБ. Теперь она выглядит так:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_143027-1024x576.jpg?v=1579188680)

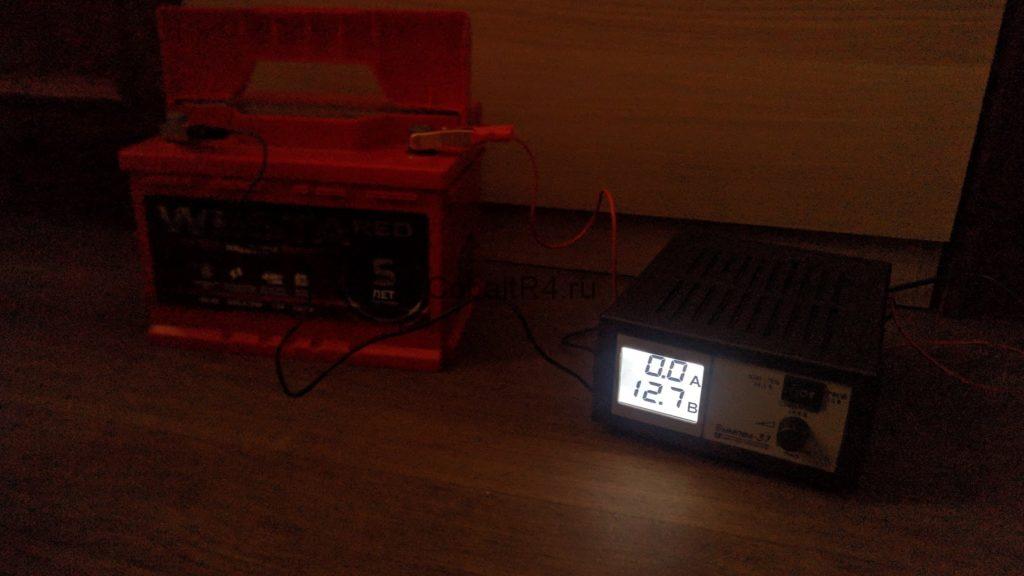

Ну и приятным бонусом является возможность использования в качестве цифрового вольтметра. Не подключая ЗУ к сети 220v, можно проверить напряжение на аккумуляторе. Выглядит это следующим образом:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_163312-1024x576.jpg?v=1579188752)
Заряжаем кальциевый автомобильный аккумулятор
Свежекупленный АКБ был сразу установлен в автомобиль и использовался на протяжении двух недель. Проверим, насколько он заряжен от автомобильного генераторе и действительно ли нужно заряжать данный тип столь высоким напряжением (16v).
Подопытный: WESTA RED 6ст-60 (о.п.) 640А, хоть и рекомендуется кальций заряжать током в 0.05 от ёмкости, не имея столько свободного времени выставим ток 5.5А. Напряжение - 16v. Есть мнение, что данным зарядным устройством нужно заряжать в два этапа. Первый - на напряжении 14.8v током 0.1 от ёмкости, затем уже до 16v в два раза меньшим. Я, к своему стыду, о нем узнал уже вовремя процесса зарядки, потому пренебрег им на первый раз.

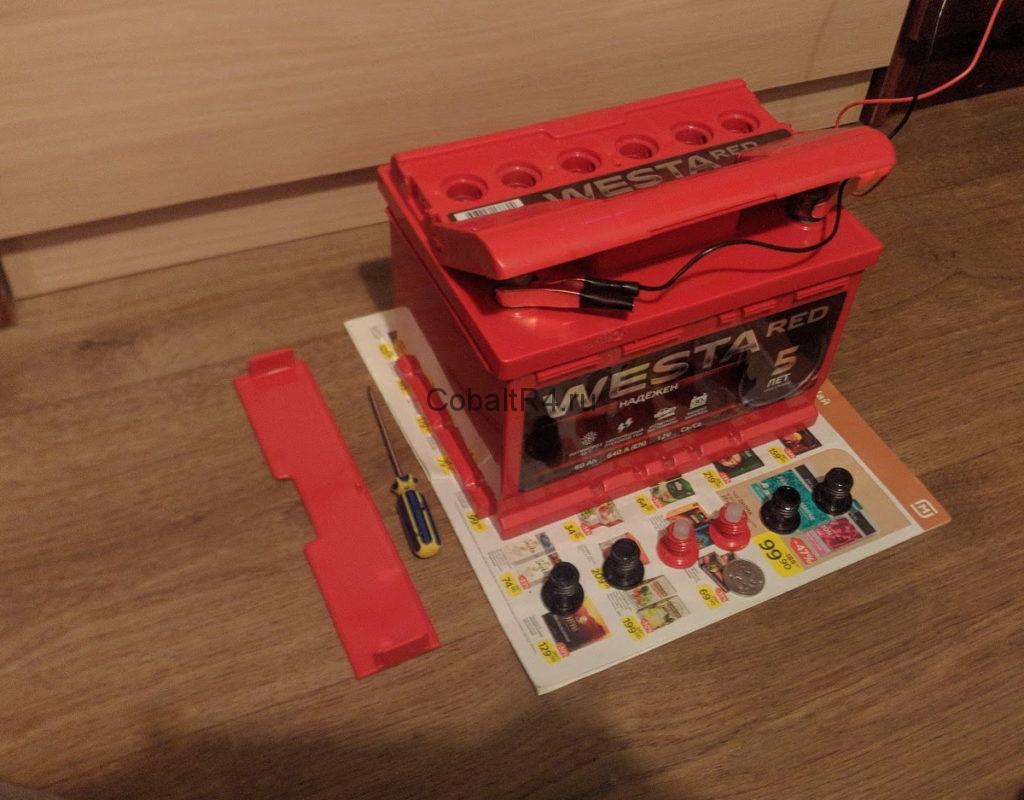

Накидываем крокодилы на клеммы АКБ, не забывая выкрутить пробки банок и подстелить под всё это безобразие газетку:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_195818-1024x800.jpg?v=1579194606)

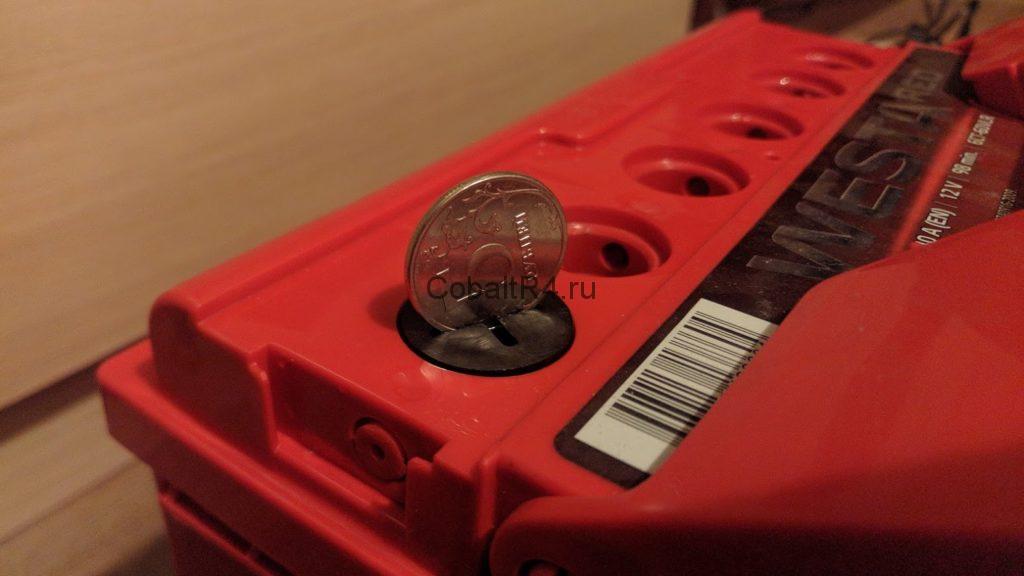

Пробки банок аккумулятора прекрасно откручиваются пятирублевой монетой (хотя данная процедура спорная, на всём протяжении зарядки особо бурного газовыделения не наблюдалось):
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_200424-1024x576.jpg?v=1579194702)

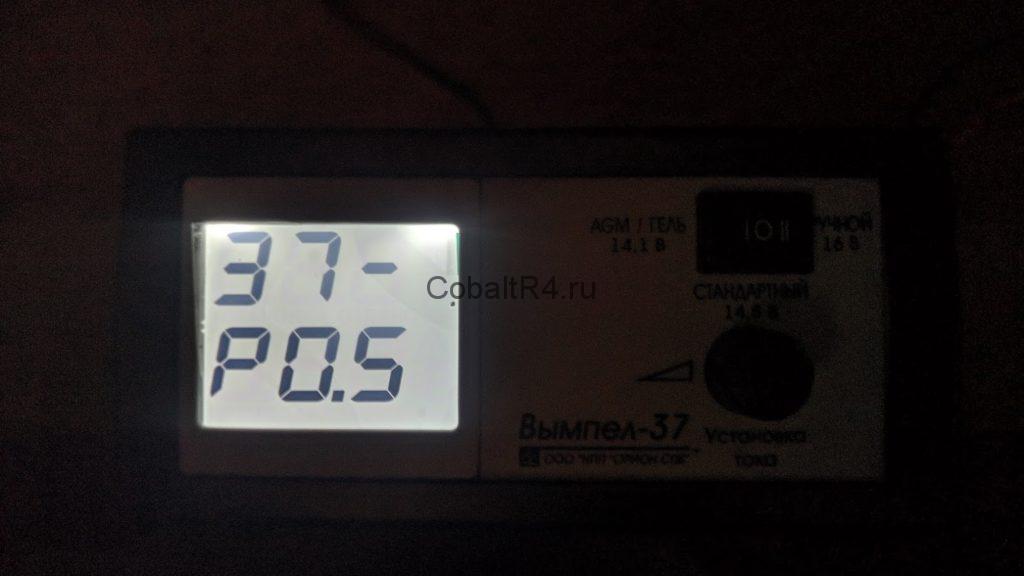

Включаем зарядное устройство в сеть 220v. На дисплее высветится модель (37) и версия прошивки (0.5):
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_163206-1024x576.jpg?v=1579189418)
Такая же версия прошивки была и на старых ревизиях этой модели, так что не факт, что логика заряда 16v претерпела какие-либо изменения.

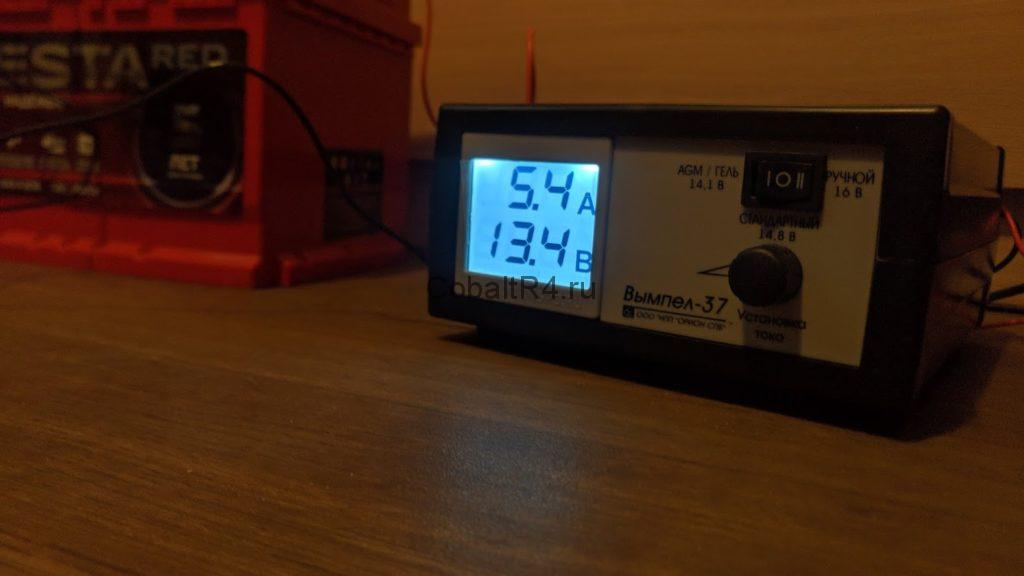

И через секунду после стартового экрана с версией начнется непосредственно процесс заряда:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_163806-1-1024x576.jpg?v=1579189506)

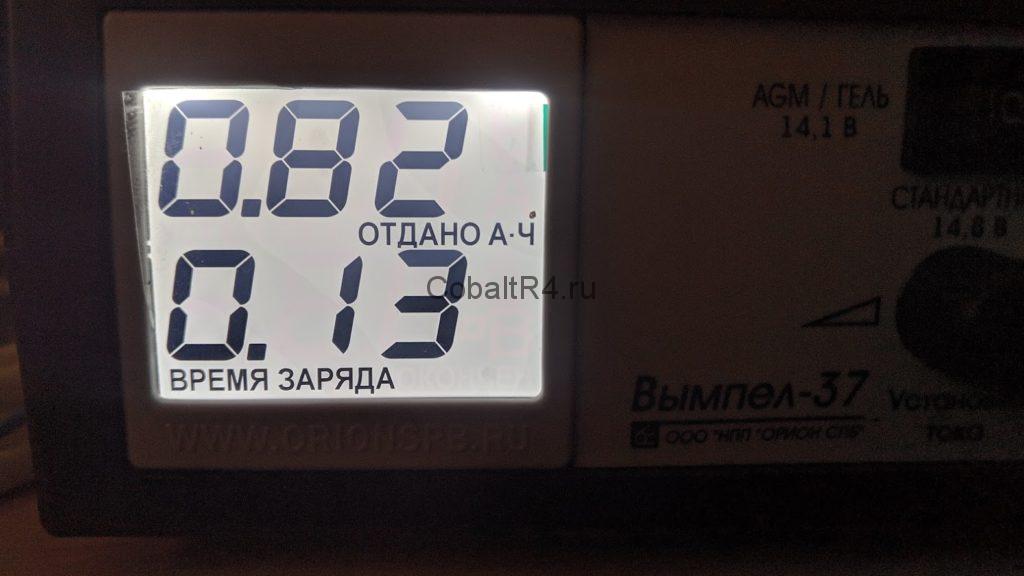

Приблизительно раз в 30 секунд экран текущего тока и напряжения сменяется другим:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_164637-1024x576.jpg?v=1579189690)
На нём отображается залитый (отданный в АКБ) объем в ампер/часах и время зарядки (0 часов 13 минут на фотографии).

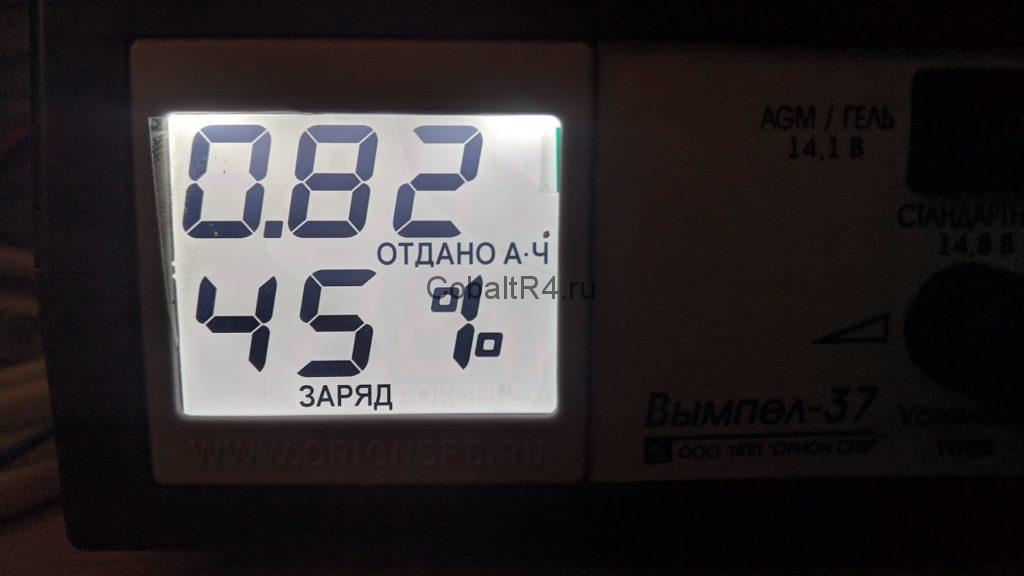

Через несколько секунд экран сменяется на другой:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_164642-1024x576.jpg?v=1579189747)
Тут мы уже наблюдаем приблизительный процент заряда. Скорее всего он берется банально по величине напряжения, потому доверять ему особо не стоит. Заряд в стартерных АКБ проверяется ареометром путём замера плотности электролита в банках.
По мере заряда напряжение на клеммах аккумулятора будет увеличиваться, а ток уменьшаться. Таким образом, ближе к выставленному напряжению ток уменьшился больше, чем в два раза:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_200140-1024x576.jpg)
По итогу спустя 6 часов 17 минут высветилось заветное "Заряд окончен":
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_224750-1024x576.jpg)

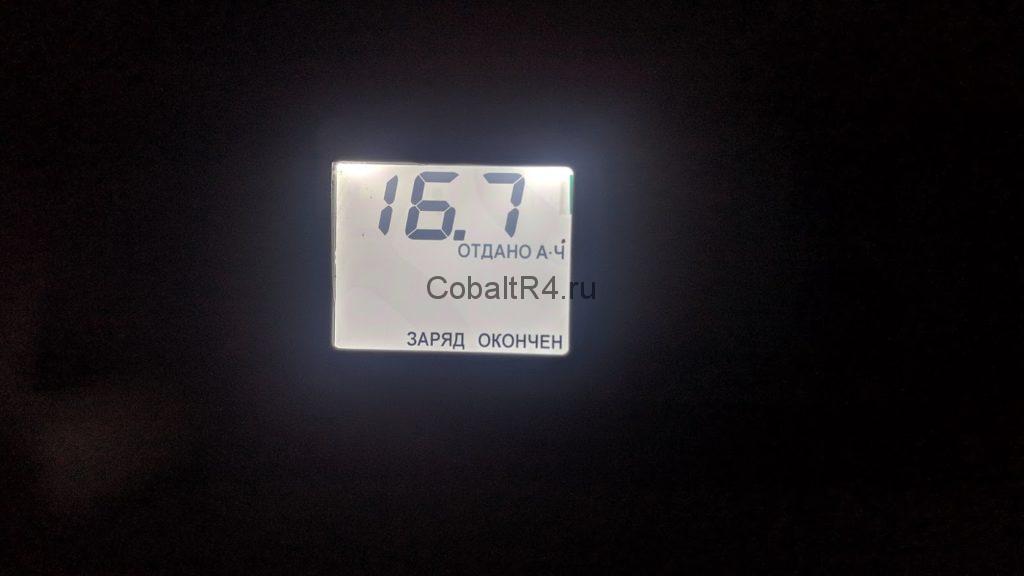

Отдано при этом было 16.7 А·ч:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_224437-1024x576.jpg?v=1579204759)

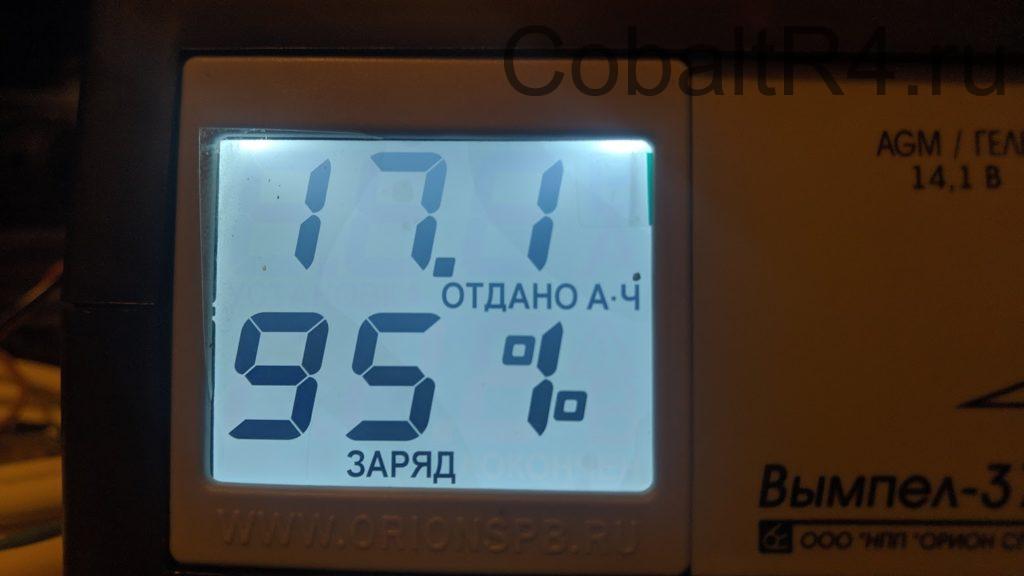

Вот только аккумулятор по прежнему продолжает брать 1.3 ампер тока в себя, что говорит о еще не оконченном заряде аккумулятора. Можно было бы продолжать держать в таком режиме, тем более учитывая, что буквально через 5 минут надпись о законченной зарядке исчезла и индикатор заряда по прежнему вернулся к 95 процентам:
![](https://cobaltr4.ru/wp-content/uploads/2020/01/IMG_20200116_230339-1024x576.jpg?v=1579205093)
Затем так же обратно в статус "Заряд окончен". Скорее всего, это нормальное поведение зарядки на граничном напряжении между напругой АКБ и выставленным на зарядке.
Но новый аккумулятор не имеет смысла выдерживать на последнем цикле заряда - буферном. По сути он компенсирует ток саморазряда (естественно, речь не о моих 1.3 амперах) и может быть полезен только в случае старых АКБ - после нескольких десятков часов в таком режиме есть шанс, что аккумулятор улучшит и восстановит свои основные характеристики (сопротивление и ёмкость).
В любом случае, если верить счетчику отданных А·ч, мы имеем 17 из 60 указанной заводом ёмкости. И это подтверждает теорию, что Ca/Ca необходимо хотя бы периодически заряжать напряжением 16 вольт, на стандартных 14.8 толком ничего бы не залилось в АКБ.
Набросал приблизительную линейную диаграмму, собранную из периодически записанных показаний с дисплея:
Работа в режиме блока питания

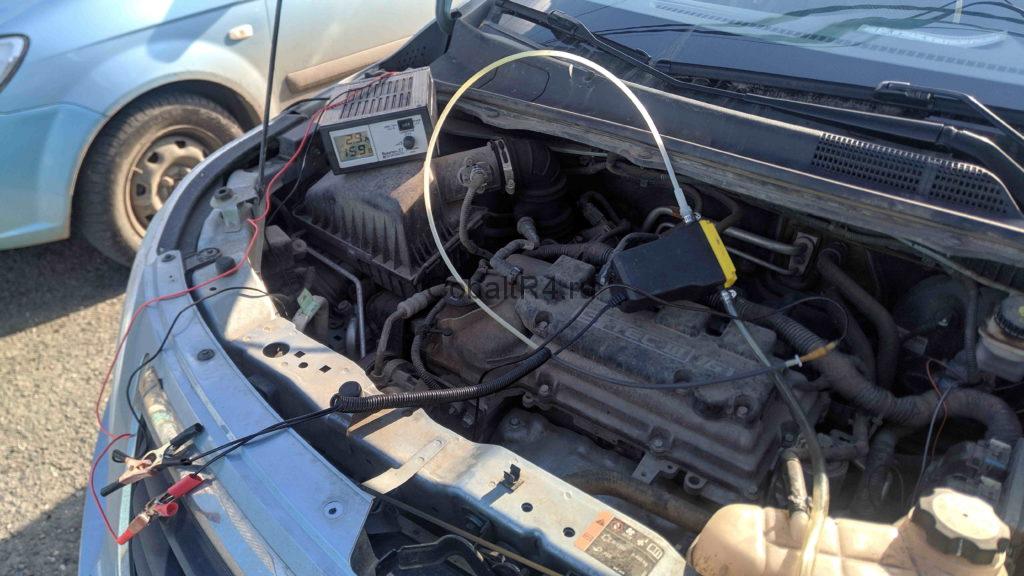

Работает, напряжение и ток можно изменять на лету. В качестве испытуемого выступал маслонасос из Китая:
В холостом режиме ток потребления 3 ампера, но как только масло достигает самого насоса, ток возрастает в два раза до 6 ампер. При этом включается вентилятор охлаждения вымпела-37. Зарядное устройство выступало в роли блока питания на протяжении получаса, никаких проблем с ним не возникло.
